En vinkelriktighetsspecifikation styr hur mycket elementet kan avvika från en angiven vinkel till en referens. Ibland kan du använda en sekundär referens för att styra toleranszonens riktning.

Följande aspekter fungerar tillsammans för den här geometriska toleransen:
Varje ingående element och varje resulterande toleranssatt element
Varje toleranszon
Referenselementen
För att utvärdera den här toleransen omvandlar PC-DMIS varje ingående element till ett toleranssatt element. En beskrivning av detta finns i "Härleda det toleranssatta elementet".
Därefter optimerar PC-DMIS varje toleranssatt element in i respektive toleranszon. Optimeringsprocessen tar hänsyn till eventuella begränsningar som anges av varje referens.
Varje toleranssatt element optimeras oberoende.
Du kan använda följande elementtyper:
cylindrar, koner, plan, linjer, 3D-bredder och 2D-bredder
Vissa elementtyper har ett annat toleranssatt element än det ingående elementets ytdata. De inkluderar konstruerade bästanpassade 3D-linjer, cylindrar, koner, 3D-bredder, 2D-bredder och plan med en modifierare för tangerande plan. Mer information finns i "Härleda det toleranssatta elementet".
När det ingående elementet har en axel, kan formen på toleranszonen vara diametral (med formsymbolen
för toleranszon) eller plan (ingen formsymbol för toleranszon). Följande är de axiella ingående elementen:
Cylinder
Kon
Axlar utan ytor
Information om typerna av elementkommandon som motsvarar dessa elementtyper finns i "Elementtyper med eller utan ytdata".
Här visas ett exempel på en vinkelriktighet på en cylinder med en diametral toleranszon:

Här visas ett exempel på en vinkelriktighet på en cylinder med en plan toleranszon:

Plana toleranszoner på axiella ingående element kräver att en riktning på toleranszonen anges. Detta beror på att elementet inte har tillräckligt med information för att korrekt rikta in zonen. I dessa fall blir knappen Zonriktning i dialogrutan Geometrisk tolerans synlig. Information om hur man använder den här knappen för att ändra riktning på zonen finns i "Zonriktning" i kapitlet "Fliken Toleransrektangel".
Om en lägestolerans styr X-komponenten för riktningen ska ytnormalvektorn för toleranszonen vara X.
Verkligt värde:
Det här är storleken på den minsta toleranszonen som innehåller det verkliga toleranssatta elementet. Zonen är nominellt riktad till de verkliga referenserna.
Mätt värde:
Det här är storleken på den minsta toleranszonen som innehåller det mätta toleranssatta elementet. Zonen är nominellt riktad till de mätta referenserna.
Anta att du har följande vinkelriktighetsspecifikation:

Med specifikation ovan ser det verkliga värdet ut så här:

I bilden ovan visas den verkliga detaljytan med den heldragna linjen, den verkliga referensen representeras av den streckade linjen och den minsta toleranszonen som innehåller det verkliga toleranssatta elementet visas i det skuggade området. Toleranszonen är exakt 15° till den verkliga referensen.
Slutligen ser det mätta värdet (med referensberäkningen STANDARD) ut så här:

I bilden ovan är den mätta toleranszonen exakt 15° till den mätta referensen. I det här fallet mättes inte punkterna med tillräcklig täthet och det mätta värdet är därför mindre än det verkliga värdet.
De ingående elementen är specificerade vid en viss nominell vinkel till referenselementen.
Därför måste de nominella värdena för alla indataelement (ingående eller referenser) vara korrekt specificerade. Detta säkerställer även att toleranskommandot korrekt identifierar de optimerbara frihetsgraderna.
För en plan zon på axiella element, måste referenssystemet helt begränsa riktningen på toleranszonen. Ytnormalen för den plana toleranszonen måste vara vinkelrät mot varje ingående elements axelvektor.
I PC-DMIS version 2020 R2 och senare kan du inte längre skriva in den nominella vinkeln från det ingående elementet till den primära referensen. Du måste i stället se till att de nominella värdena för elementen (ingående och referens) är korrekta.
I PC-DMIS version 2020 R2 och senare tillåts inte längre materialmodifierare på referenser.
När det ingående elementet är en cylinder eller en bredd, tillåter vinkelriktighet en maximal materialmodifierare
som indikerar att specifikationen är vid det maximala materialtillståndet (MMC). Alternativt tillåts en minsta materialmodifierare
som indikerar att specifikationen är vid det minsta materialtillståndet (LMC). Detta innebär att när den orelaterade anliggande enveloppen (eller orelaterade minsta storleken för materialenveloppen LMC) avviker från MMC (eller LMC), läggs en ytterligare tolerans eller "bonustolerans" till toleransen i toleransrektangeln vilket ger en total tolerans. Mer information om denna bonustolerans finns i "Utvärdera storlek med kommandot Geometrisk tolerans".
Anta att ett cylindriskt hål har en vinkelriktighetstolerans på 0,002 vid MMC, så här:

Storlekstoleransen är 0,675 plus eller minus 0,025 vilket innebär att den acceptabla storleken är 0,650 till 0,700. Det maximala materialtillståndet är då 0,650. Om storleken för den mätta anliggande enveloppen är 0,661 är bonustoleransen 0,011 och den totala toleransen 0,013.
När det ingående elementet är ett autoelement av typen cylinder, kan du använda en modifierare för utflyttat toleransområde
, så här:

Detta projicerar (extrapolerar) den mätta elementaxeln enligt beskrivningen i "Härleda det toleranssatta elementet".
När det ingående elementet är ett plan med ytdata, kan du använda en modifierare för tangerande plan
, så här:

Detta gör att det toleranssatta elementet blir ett perfekt format tangerande plan till den verkliga ytan, enligt beskrivningen i "Härleda det toleranssatta elementet".
När det ingående elementet har ytdata och det toleranssatta elementet skiljer sig från det ingående elementets data (koner, cylindrar och bredder), styr elementberäkningstypen hur det toleranssatta elementet beräknas utifrån det ingående elementets ytdata. Mer information finns i "Härleda det toleranssatta elementet".
När minst ett referenselement har ytdata styr referensberäkningstypen hur de mätta referenserna beräknas utifrån referenselementens ytdata. Mer information finns i "Så här beräknas och används referenser i PC-DMIS".

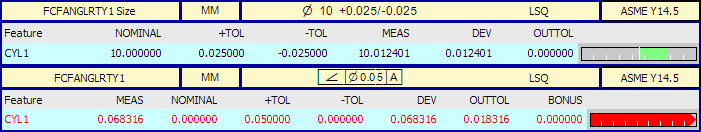

Här visas en exempelrapport för en vinkelriktighetstolerans. Cylinderns storlekstolerans är i den övre etiketten och vinkelriktigheten för den diametrala toleranszonen är i den nedre etiketten.
