Objekt av typen DimensionHistogram visar antalet avvikelser i de olika toleranszonerna som ett histogram.
Exempel på ett histogram
Om en utvärdering endast har ett enda toleransvärde, så som en formutvärdering, visas toleransbandet som ett område och inte i en fast position. -TOL och +TOL visas inte i det skapade histogrammet, i stället visas rubriken "TOLERANSOMRÅDE" längst upp och dessutom visas läget för medianvärdet på följande sätt:

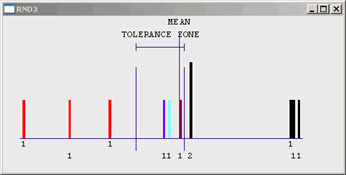

Exempel på ett histogram med en enda tolerans
Infoga ett DimensionHistogram objekt
Använd Redigera etikettmall för en ny eller befintlig etikettmall och lägg till och ändra storlek på objektet av typen DimensionHistogram så att det visas lodrätt eller vågrätt i visningsområdet för Redigera etikettmall. Använd sedan dialogrutan Redigera beslutsträd för en ny eller befintlig etikettmall för att ange under vilka villkor (för vilka utvärderingar) som etikettmallen ska anropas och visas. Information om hur du gör detta finns i "Om Redigera beslutsträd" i detta kapitel.
DimensionHistogram-objekt är inte tillgängliga för utvärderingar som inte beräknas direkt med de individuella mätpunkterna i sina element, som utvärderingar av läge, lägeriktighet och inmatning.
Ändra färger på histogram
Om du vill ha information om hur toleranszonerna definieras eller ändra färgerna som representerar toleranszonerna går du till "Ändra utvärderingsfärger" i kapitlet "Redigera CAD-visningen".
Egenskaper
Egenskaper som är specifika för det här objektet anges nedan.
HatchStyle
Se beskrivningen under "Ellipsobjekt".
