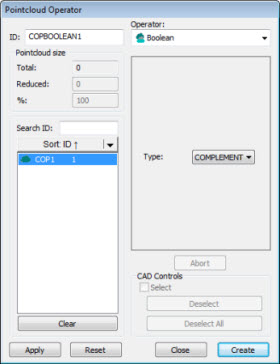

Dialogrutan Punktmängdsåtgärd – åtgärden BOOLESK
Den här åtgärden används på en eller två åtgärder eller PKTMGD-kommandot som du väljer.
Den booleska åtgärden använder data från endast en punktmängd, eller från kommandon som refererar till samma punktmängd. Booleska åtgärder mellan data i olika punktmängder tillåts inte.
Anta till exempel att du har definierat två punktmängder med namnen PKTMGD1 och PKTMGD2 i mätrutinen med olika uppsättningar punktmängdsdata. Om du skapar två PKTMGDVAL-objekt från PKTMGD1 med etiketterna PKTMGDVAL1 och PKTMGDVAL2 så kan du använda den booleska åtgärden på PKTMGDVAL1 och en eller båda PKTMGDVAL-objekten eftersom de alla har skapats från samma datauppsättning. Du kan dock inte använda objektet PKTMGD2 eftersom det är baserat på en annan uppsättning punktmängdsdata.
Det går att manuellt ändra PKTMGD-referenser för booleska åtgärder i Redigeringsfönstret så längs som de delar samma datauppsättning. Om de inte delar samma datauppsättning ändrar PC-DMIS referensen tillbaka till den ursprungliga referensen.
Klicka på Punktmängdsåtgärd – BOOLESK (
) i verktygsfältet Punktmängd för att använda en boolesk åtgärd.
Åtgärden Boolesk använder följande alternativ:
Typ - Det här är en lista med alternativ för boolesk typ. Välj den typ från listan som du vill använda.
KOMPLEMENT - Den här typen genererar punkterna som inte är synliga i ett enskilt valt kommando.
FÖRENA - När detta används för de två valda kommandona genererar typen en uppsättning datapunkter som innehåller alla punkter i dessa kommandon.
GEMENSAMMA - Den här typen genererar en uppsättning datapunkter med punkter som har samma läge i två valda kommandon.
SKILLNAD - Den här typen rensar det första valda kommandot från alla punkter som är gemensamma med punkter i det andra valda kommandot.
Klicka på Skapa när du har redigerat kommandot för att infoga ett COP/OPER,TOMT-kommando i Redigeringsfönstret.
Exempel:
PUNKTMÄNGDSBOOLESK1=PKTMGD/OPER,BOOLESK,FÖRENA,STORLEK=0
REF,PKTMGDOPER2,PKTMGDOPER3,,
