Klicka på Avancerat >> i dialogrutan Scan om det behövs så visas hela dialogrutan.

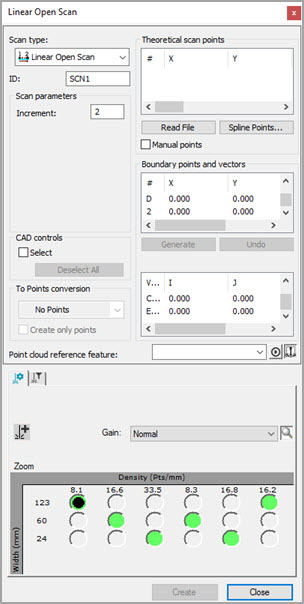

Dialogrutan Scan för en linjär öppen scan
Klicka på fliken Grafik för att visa området CAD. Det här området kan användas för att ange CAD-ytelementen som definierar de "teoretiska punkterna".
Området CAD-kontroller
I vissa fall kan en scanning påbörjas över en yta och sedan fara över flera andra ytor innan åtgärden är klar. I sådana fall kan det vara svårt att avgöra vilka CAD-element som används för att generera scanningen. Därför måste alla ytor i CAD-modellen genomsökas. Om CAD-modellen innehåller många ytor kan det ta lång tid innan scanningen har genererats.
För att använda denna funktion för att välja CAD-ytor måste du ha möjlighet att importera och använda CAD-ytdata. Se till att du väljer knappen Visa ytor (
). Om inget sker när du klickar på CAD-modellen, väljs det närmaste trådelementet istället för vald yta.
Scanna specifika ytor så här:
Markera kryssrutan Välj.
Klicka på de lämpliga ytorna. När du har valt en CAD-yta markeras den i Grafikfönstret. Statusfältet visar antalet valda ytor.
Om du väljer en yta av misstag, klickar du på Ctrl och klickar på ytan igen så, avmarkeras den. Då avmarkeras ytan. Om du klickar på Avmark. alla avmarkeras alla markerade ytor samtidigt.
När du har markerat de ytor du vill använda avmarkerar du kryssrutan Välj. Valda ytor behålls.
Om du avmarkerar kryssrutan Välj förutsätts det att alla klickningar på ytorna ska användas när scankörvägen genereras.
Följande alternativ finns:
Kryssrutan Markera – Här kan du markera de CAD-ytelement och -trådelement som ska användas för att hitta de nominella värdena.
Knappen Avmark. alla - Avmarkerar samtidigt alla markerade ytor som skapades med kryssrutan Markera.
