. Remsorna är inte längre synliga om dialogrutan stängs. När du har skapat autoelementet och trycker på F9 för att redigera det direktmätta laserautoelementet blir remsorna synliga igen.Parametern Referens som finns på fliken Egenskaper, laserscan i dialogrutan Autoelement för laser, definierar punktmängden eller rutnätet som autoelementet extraheras från. Om du väljer alternativet Inaktiverad från listan så kan du scanna elementet direkt. De scannade remsorna lagras i en intern punktmängd i programvaran. Detta kallas ett "Direktmätt laserautoelement".
När du kör PC-DMIS i online- eller offlineläge är de internt scannade remsorna endast synliga när dialogrutan Autoelement för laser är öppen och knappen Visa/dölj remsor är vald . Remsorna är inte längre synliga om dialogrutan stängs. När du har skapat autoelementet och trycker på F9 för att redigera det direktmätta laserautoelementet blir remsorna synliga igen.
Parametern Inaktiverad kan endast användas i CNC-läge.
Online
Om du kör PC-DMIS i onlineläge med mätmaskinen så kan du direktmäta ett laserautoelement. Det gör du genom att sätta parametern Referens till Inaktiverad.
VARNING – Om du väljer parametern Inaktiverad när maskinen är online och knappen Växla Mät nu har valts så kommer maskinen att flytta till elementet och börja scanna med de valda inställningarna när du klickar på Skapa eller OK.
Vid körning med en mätmaskin online och du klickar på Test kommer maskinen att flytta till elementet och börja scanna.
Offline
När du kör PC-DMIS i offlineläge så kan du simulera ett direktmätt laserautoelement, kontrollera scaninställningarna och justera dem efter behov utan att köra maskinen.
Simulera ett direktmätt laserautoelement så här:
Starta PC-DMIS i offlineläge.
Välj alternativet CNC-läge från verktygsfältet Mätning (Visa | Verktygsfält | Mätning).
Öppna dialogrutan Autoelement (Infoga | Element | Autoelement) och välj det element du vill skapa.
Välj alternativet Inaktiverad från listan Referens.
Klicka på Visa/dölj remsor för att visa de simulerade remsorna.
Klicka på Test för att förhandsgranska de interna scanremsorna genom att projicera dem som simulerade scanremsor på CAD-modellen.

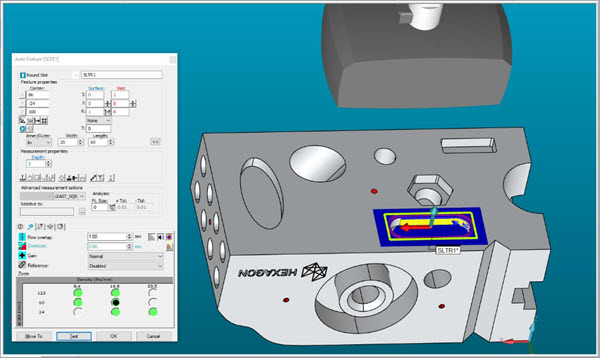

Exempel på ett direktmätt laserautoelement med simulerade scanremsor som visas offline
