Djup: Definierar djupet som används för att beräkna kantpunkten. Värdet motsvaras av den blå grafiska visualiseringen i Grafikfönstret. Om djupet anges som 0 beräknas elementet vid ytplanets höjd vilket innebär att data från den minsta möjliga höjden från ytplanet används. För alla övriga djupvärden görs beräkningen vid det angivna djupet.
Distans: Styr storleken på området som används i PC-DMIS för att beräkna elementets normal. Värdet motsvaras av den lila grafiska visualiseringen i Grafikfönstret.
Indrag: Här kan du definiera läget på området som används i PC-DMIS för att beräkna elementets normal. Värdet motsvaras av den röda grafiska visualiseringen i Grafikfönstret.
Exempel på kantpunkt med djup, distans och indrag grafiskt visualiserade i Grafikfönstret
Kommentarer till grafisk analys och elementextrahering av kantpunkter
Om du inte kan se några grafiska analyspunkter beräknade till kantplanet bör du överväga följande:
Kantlinjepunkter - Alla kantlinjepunkter på referensplanet som har returnerats av elementextraheringen visas. För analys beräknas kantlinjepunkterna med hjälp av avståndet (värdet Indrag) från referensplanets mittpunkt (mittpunkt på det cirkulära ytområdet som definieras av värdet Distans) till kantlinjen.
Referensplanpunkter - Om distansvärdet är 0,0 visas inte referensplanpunkterna. Om distansvärdet skiljer sig från 0,0 så extraheras referensplanpunkterna från punktmängden. Vid denna extrahering används följande regler på planets statistiska data som returnerats av elementextraheraren:
Regel 1: Alla punkter som befinner sig utanför en
imaginär cylinder förkastas av PC-DMIS.
Regel 2: Alla punkter med ett avstånd från ett imaginärt plan som är större än det maximala planfelvärdet förkastas av PC-DMIS.
Regel 3: Om antalet kvarvarande punkter är större än det tillåtna antalet (19900) reduceras punkterna enhetligt till det tillåtna antalet.
För analys beräknas varje referensplanpunkt med hjälp av avståndet från referensplanet och det mätta ytplanet.

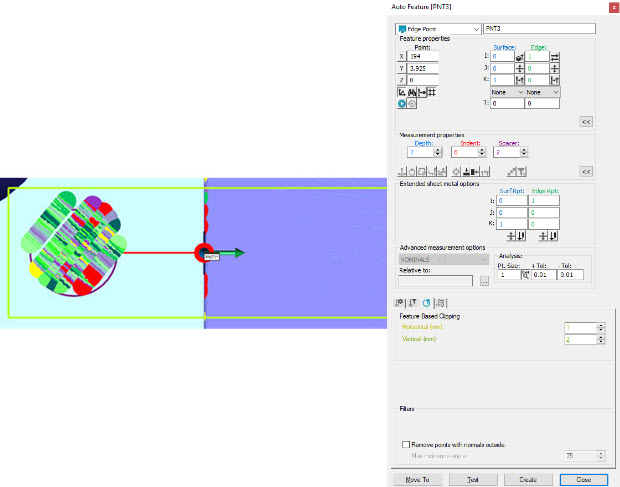

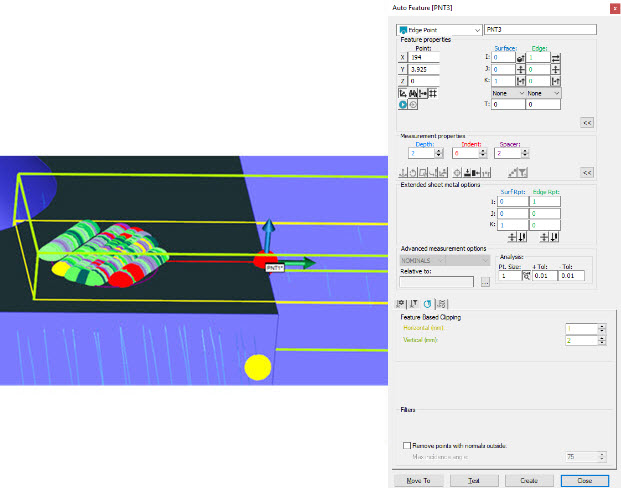

Följande två bilder visar den grafiska laseranalysen för kantpunkten.
