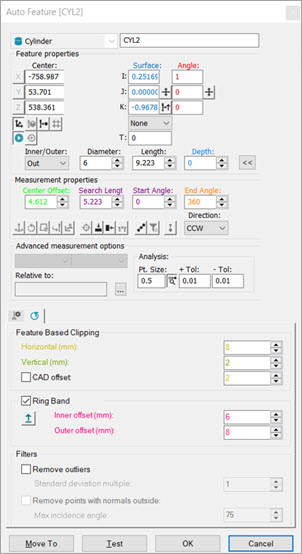

Dialogrutan Autoelement - Cylinder
Så här mäter du en cylinder med en lasersensor:
Öppna dialogrutan Autoelement och välj Cylinder.
Välj Inre eller Yttre från rutan Inre/yttre.
Gör något av följande:
Klicka i CAD-modellen för att ange cylinderns läge och vektor. Skriv manuellt in övrig information.
Ange manuellt all teoretisk information för X, Y, Z, I, J, K, inre/yttre-värde, diameter, längd, djup och andra parametrar.
Utgå från Grafikfönstret och flytta maskinen till cylinderns läge med hjälp av fliken Laser. Klicka därefter på Läs av koordinat (punkt) från maskinen
från området Egenskaper för element. Skriv in övrig information manuellt så som värden för inre/yttre, diameter, längd och andra parametrar.
Utgå från området Egenskaper för mätning och ange Centrumoffset, Söklängd, Startvinkel, Slutvinkel och Riktning.
EgenskapernaStartvinkel och Slutvinkel är praktiska att använda om du behöver mäta cylindersektorer. Särskilt om:
Start- och slutvinklarna redan är definierade i CAD-modellen.
CAD-modellen innehåller en fullständigt definierad cylinder, med själva punktmängden inte är fullständig.
Definitionen av start- och slutvinklarna är felaktig i CAD-modellen.
Gör något av följande för att definiera egenskaperna Startvinkel och Slutvinkel:
Läs in dem från CAD-modellen med en enda klickning.
Använd dialogrutan för att manuellt ange värdena eller använd rotationsrutan för att öka eller minska värdena.
Du kan ändra de befintliga värdena och välja värde för Riktning i dialogrutan.
Dessa parametrar skickas sedan till PC-DMIS för att extrahera elementet.
Ange den information som behövs på flikarna i Mäthuvudsverktyg. Gå igenom flikarna med egenskaper för laserscan, laserfiltrering och laserklippning för att ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
Läge- och riktningsvektorn för elementet definierar cylinderns centrumaxel.
