Dialogrutan Autoelement – polygon
Du kan bara använda dialogrutan för att mäta ett sexkantigt element (en polygon med 6 sidor).
Så här mäter du ett sexkantigt element med en lasersensor:

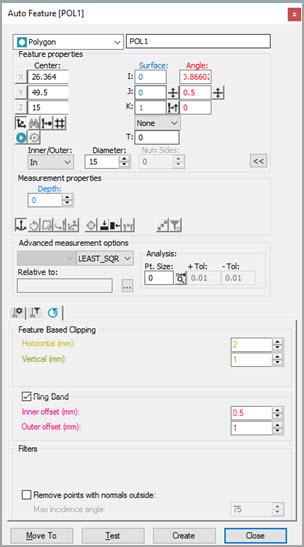

Öppna dialogrutan Autoelement och välj Polygon.
Gör något av följande:
Klicka i CAD-modellen för att ange polygonens läge och vektor. Skriv manuellt in övrig information.
Flytta maskinen till sfärens läge med hjälp av fliken Laser i Grafikfönstret. Klicka på knappen Läs av koordinat (punkt) från läge (
). Ange manuellt all övrig information så som, diameter om så behövs.
Ange manuellt all teoretisk information för X, Y, Z, I, J, K, diameter, och andra parametrar.
Ange den information som behövs på flikarna i Mäthuvudsverktyg. Gå igenom flikarna med egenskaper för laserscan, laserfiltrering och laserklippning för att ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
