Fliken Laseregenskaper, klippområde
Med fliken Laseregenskaper, klippområde kan du ställa in parametrar för att förkasta data utanför ett angivet område inom sensorns synfält. Denna funktion låter dig behålla endast data som är relevant.

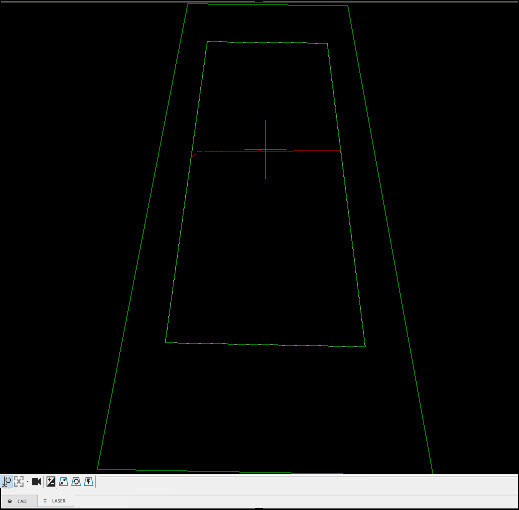

Trapets: Den stora gröna trapetsen i laservyn (se nedan) som representerar sensorns maximala synfält. Klippområdet är inom detta synfält.
Sensorbaserat klippområde: Den mindre gröna trapetsen inom sensorns synfält.

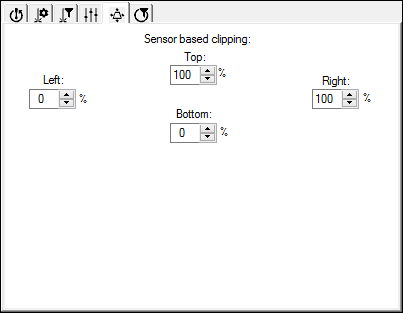

Värden för rutorna Upptill, Vänster, Höger och Nedtill kan ställas in från 0 till 100 procent vilket gör att du kan kontrollera klippområdet. På detta sätt kan du förkasta onödiga data.
Om värdena Nedtill och Vänster är 0 % och Upptill och Höger är 100 % kommer sensorn att behålla all insamlad data eftersom klippområdet är detsamma som det maximala synfältet.
Exempel på klippdata som använder värdena Upptill 85, Nedtill 85, Vänster 15 och Höger 15
Klippområdet kan till exempel användas när du mäter ett hål. Eftersom du inte vill att data från ett närliggande hål ska störa beräkningen av elementet så kan du kontrollera området som klipps och därigenom förkasta oönskad data.
Dra linjer
Du kan även använda pekaren och dra klippområdets linjer för den lilla gröna trapetsoiden för att ändra procenttalet.
