Rutnätsåtgärden VÄLJ

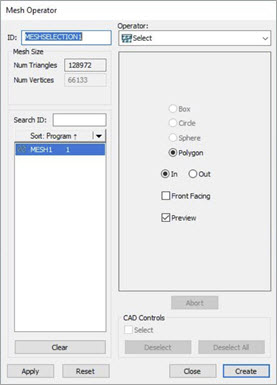

Dialogrutan Rutnätsåtgärd – åtgärden Välj

Med rutnätsåtgärden VÄLJ väljs en undergrupp av trianglar som ingår i ett rutnätskommando.

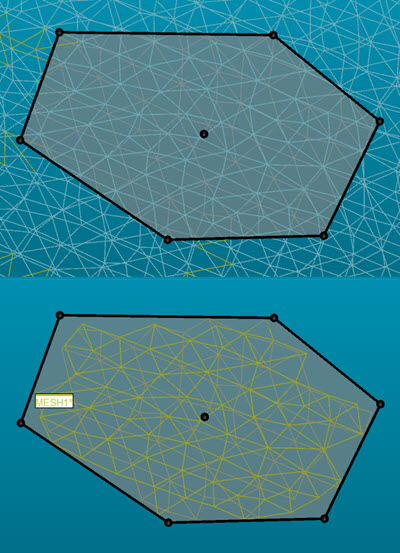

• Om du markerar alternativet Inre så inkluderas endast den undergrupp av trianglar som helt befinner sig inuti polygonen.

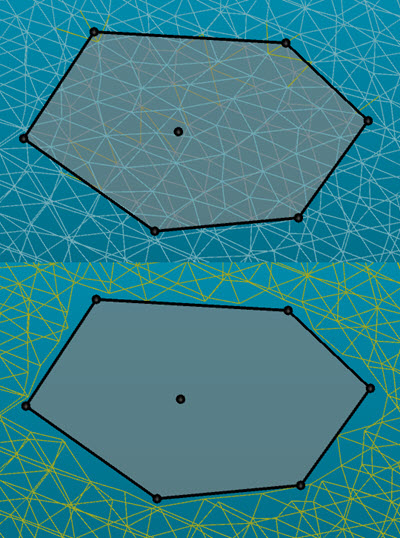

• Om du markerar alternativet Yttre så inkluderas endast den undergrupp av trianglar som helt befinner sig utanför polygonen.

Valmetoden med en polygon är standardmetoden. För närvarande finns det inte några andra tillgängliga metoder.

Välj ett område med trianglar så här:

1. Låt dialogrutan Rutnätsåtgärd förbli öppen och använd listan ID för att välja det rutnäts-ID som du vill använda urvalet med.

2. Utgå från Grafikfönstret och klicka på området i rutnätet för att definiera urvalsområdet för polygonen, dubbelklicka sedan eller tryck på End-tangenten för att stänga polygonurvalet.

3. När du har skapat urvalet kan du dra kontrollpunkterna för polygonens gränser för att finjustera polygonen. Du kan även dra centrumkontrollpunkten för att positionera om polygonen.

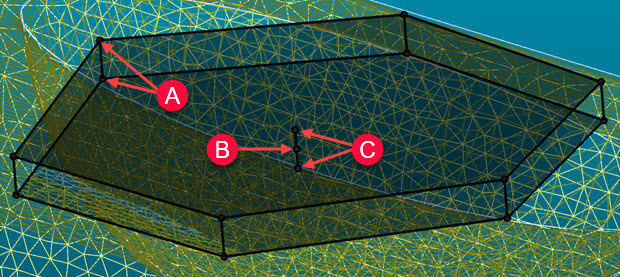

Polygonområde som visar

A - Områdets begränsningspunkter

B - Områdets centrumkontrollpunkt

C - Djuppunkter för områdets centrum

4. Som standard är valet i 3D med ett oändligt djup i den aktuella vyn. Du kan dra djuppunkterna för områdets centrum för att justera djupet på urvalet.

5. Om du endast vill behålla undergruppen av trianglar som helt befinner sig inuti polygonurvalet så klickar du på alternativet Inre i dialogrutan Rutnätsåtgärd. Om du endast vill behålla undergruppen av trianglar som helt befinner sig utanför polygonurvalet så klickar du på alternativet Yttre i dialogrutan Rutnätsåtgärd.

6. Markera kryssrutan Vända framåt om du endast vill behålla de trianglar som är vända framåt i urvalsvyn. Detaljerad information fins i "Rutnätsåtgärden Välj - Vända framåt".

7. Kryssrutan Förhandsgranska är markerad som standard i programvaran. Det gör att du kan se rutnätstrianglarna när du väljer ett område. Du kanske vill avmarkera rutan så att de valda rutnätstrianglarna inte är markerade. Detta kan vara användbart om du har mycket stora rutnätsobjekt och visningen av de valda trianglarna påverkar prestandan.

8. Klicka på Verkställ för att göra urvalet.

9. Klicka på Skapa för att slutföra. Kommandots RUTNÄT/ÅTGÄRD,VÄLJ skapas av PC-DMIS i Redigeringsfönstret.

Ett djupvärde på 0 (noll) innebär oändligt djup, som skär igenom hela rutnätet i urvalsvyn.
