Det här arbetsflödet förutsätter att du har aktiverat ROY-AUTOMATE-licensen.
Gör följande för att använda PC-DMIS med programmet HxGN Robotic Automation:
Skapa en PC-DMIS-mätrutin med ett lasermäthuvud. Du kan antingen skapa mätrutinen manuellt eller importera en CSV-version med programmet CSV-Converter.
Utgå från verktygsfältet HxGN Robotic Automation (Visa | Verktygsfält | HxGN Robotic Automation) och klicka på Export till HxGN Robotic Automation (
) eller välj menyalternativet Arkiv |Exportera | HxGN Robotic Automation.

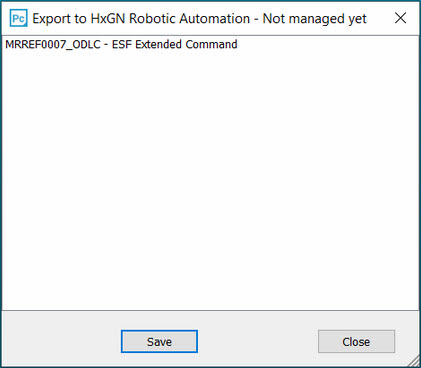

För element som ännu inte stöds öppnar HxGN Robotic Automation dialogrutan Exportera till HxGN Robotic Automation - Dialogrutan Ännu inte hanterat med en lista:
Klicka på Spara för att spara rapporten med element som inte stöds som en textfil.
Utgå från verktygsfältet HxGN Robotic Automation och klicka på TCP/IP-server för mottagning av punktmängdsdata (
) för att öppna kommunikationskanalen mellan PC-DMIS och HxGN Robotic Automation.
Skapa och kör scanningsprogrammet från programmet HxGN Robotic Automation. Information om hur man skapar och kör scanningsprogram i programmet HxGN Robotic Automation finns i dokumentationen för HxGN Robotic Automation.
PC-DMIS tar emot den scannade datan från programmet HxGN Robotic Automation och kör mätrutinen automatiskt.
