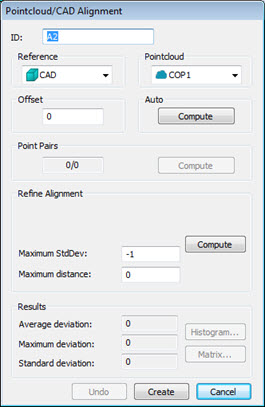

Standardvy i dialogrutan punktmängd/CAD
Dialogrutan Punktmängd/CAD innehåller följande alternativ:
ID - Den här rutan visar identifieringsetiketten för uppriktningen.
Referens - Använd den här listan för att välja referenspunkten för uppriktningen, normalt från själva CAD-objektet eller en definierad punktmängd.
Punktmängd - I den här listan kan du välja vilken punktmängd som ska användas i uppriktningen.
Offset - Den här rutan definierar ett offsetvärde för en CAD-ytmodell vilken normalt används för tunnplåtsdetaljer. Om du använder ett offsetvärde får ytan i CAD-modellen en tjocklek. Det ger dig möjlighet att upprikta punktmängdens data mot en annan yta som inte finns representerad i CAD-ytmodellen. Om du till exempel har en CAD-ytmodell för ovansidan av en detalj men vill upprikta mot en motsvarande undersida, så kan du använda ett offsetvärde för detaljens tjocklek för att upprikta scannad data mot undersidan.
Använd ett positivt värde för att lägga till en tjocklek i samma riktning som ytans normalvektor.
Använd ett negativt värde för att lägga till en yta i motsatt riktning mot ytnormalen.
Detta alternativ är tillgänglig för uppriktningar punktmängd/CAD. Detaljerad information om uppriktningar punktmängd/CAD finns i "Skapa en uppriktning punktmängd/CAD".
Auto - Med det här området kan du automatiskt upprikta CAD-modellen mot punktmängden genom att använda knappen Beräkna. Detta alternativ är tillgänglig för punktmängd till CAD-uppriktningar.
Punktpar - Med det här området kan du skapa en grovuppriktning baserad på valda punkter från CAD-modellen som motsvarar valda punkter från punktmängden. När du har valt de nödvändiga paren så kan du använda knappen Beräkna för att utföra grovuppriktningen.
Finjustera uppriktning - Med det här området kan du finjustera uppriktningen. Endast alternativet Maximalt avstånd är tillgängligt för punktmängd till punktmängd-uppriktningar.
Beroende på vilken uppriktning som görs kan området Finjustera uppriktning innehålla följande objekt:
De första två alternativet (Totalt antal punkter och Max. antal iterationer) är endast tillgängliga om PC-DMIS INTE ÄR konfigurerat för att använda Reshaper SDK för uppriktningsberäkningar. Information om hur man använder SDK för uppriktningsberäkningar finns i "UseSDKForCopCadAlignments" i dokumentationen för PC-DMIS Inställningar.
Totalt antal punkter - Den här rutan definierar antalet slumpmässigt valda punkter som används för att finjustera uppriktningen. Antalet måste vara minst 3. Ett bra antal ligger runt 200 punkter.
Max. antal iterationer - Med den här rutan definierar du antalet repetitioner som processen skall göra för att finjustera uppriktningen.
Beräkna - Den här knappen startar finjusteringsprocessen. En förloppsindikator i statusfältet visar hur förloppet fortskrider genom iterationerna av uppriktningen.
Maximal std.avv.: - Värdet i den här rutan definierar den maximala standardavvikelsen som PC-DMIS använder under körningen av ett autoelement. Om PC-DMIS överskrider det angivna värdet under kommandokörningen får du en fråga i programvaran att välja punktpar på CAD/punktpar. Ett värde på -1 inaktiverar funktionen Maximal std.avv.
Maximalt avstånd - Den här rutan definierar det maximala avståndet där PC-DMIS söker i CAD-modellen efter giltiga punktmängdspunkter. Om du inte anger ett värde använder PC-DMIS standardvärdet 0 (noll) och det maximala avståndet blir halva avståndet av CAD-begränsningsrutan.
Resultat - Det här området innehåller följande alternativ:
Informationsrutor som visar Medelavvikelse, Maxavvikelse och Standardavvikelse för punktmängden i förhållande till CAD-modellen.
Histogram - Den här knappen tar ett slumpmässigt urval av punkter från punktmängden, projicerar dem på CAD-modellen och visar sedan avvikelserna för urvalet i dialogrutan Histogram, punktmängdsuppriktning.

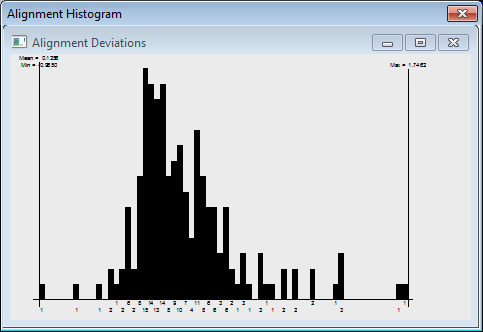

Exempel på dialogrutan Uppriktningshistorgram för punktmängd
Matris - Den här knappen öppnar dialogrutan Matriser, punktmängdsuppriktning för punktmängdsuppriktningen. Den visar de numeriska värdena för uppriktningen dvs. offset- och rotationsmatriserna.
Dialogrutan Matriser, punktmängdsuppriktning för uppriktningen
