I dialogrutan Information om punktmängd kan du visa specifik information om punkter.
Så här öppnar du dialogrutan:
Klicka COP-kommandot i Redigeringsfönstret och välja det, tryck sedan F9-tangenten. Dialogrutan Punktmängd för PKTMGD-kommandot visas.
Klicka då på en punktmängd (PKTMGD) i Grafikfönstret. Då öppnas dialogrutan Punktinformation (punktmängd).

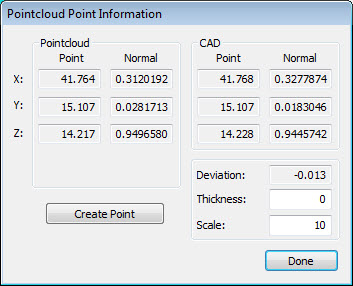

Dialogrutan Punktinformation (punktmängd)
Från den här dialogrutan kan du visa XYZ-värden och normala punktvektorvärden för punkten i den valda punktmängden, samt ID på den valda punkten. Motsvarande CAD-värden för XYZ och normalvektorn visas också.
Avvikelse – Den här rutan visar avståndet från punktmängdspunkten till motsvarande CAD-punkt.
Tjocklek – Det här värdet läggs automatiskt till i avvikelsen från det beräknade CAD-värdet när du klickar på en punktmängdspunkt. Detta värde är användbart om du till exempel har en CAD-ytmodell och vill lägga till en materialtjocklek.
Skala – Det här värdet bestämmer den skala som används för avvikelsepilen som visas i Grafikfönstret. En skala på 10 innebär till exempel att pilen som visas är tio gånger längre än avvikelsen.
Avvikelsepilen visas när du väljer en punkt från Grafikfönstret. Pilen indikerar riktningen på punktens avvikelse från CAD.
Punktavvikelsepil
Knappen Skapa punkt – Denna knapp skapar en konstruerad extraherad ytpunkt för den valda punkten. Den konstruerade extraherad ytpunkten namnges enligt följande format och läggs sedan till i mätrutinen (till exempel KONSTR/PUNKT,EXTRAHERAD_YTPUNKT).
Konstruerad punkt från en punktmängd
Använda punktdata för autoelement
När dialogrutan Autoelement är öppen kan du klicka på punkter i punktmängden som du vill använda som indata för ett givet autoelement. Mer information finns i "Se "Extrahera autoelement".
