Område för konvertering till punkter

Område för konvertering till punkter

I området Konvertering till punkter i dialogrutan Scan kan du skapa laserpunktkommandon. Kommandona startar från punkterna som ingår i scanningen.

Listan Mätpunktstyp

Standardinställningen är Inga punkter.

För en omkretsscanning kan du välja antingen Ytpunkt eller Kantpunkt i listan. För alla andra typer av scanningar kan du endast välja Ytpunkt.

Punkterna samlas i ett komprimerat gruppkommando. Namnet på kommandot innehåller namnet på den relaterade scanningen, den tillhörande punktmängden och punkt-ID med prefixet "Edge" (om du har valt Kantpunkt).

Text i gruppkommandoläget för ytpunkt

Nedan visas ett exempel på ett komprimerat GRUPP-kommando med samlade ytpunkter:

COP           = COP/DATA,TOTAL SIZE=468492,REDUCED SIZE=468492,
               FINDNOMS=NO,REF,SCN1,,
SCN1           =  FEAT/SCAN,PERIMETER,NUMBER OF HITS=4,
               SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP
               MEAS/SCAN
               BASICSCAN/PERIMETER,NUMBER OF HITS=4,
               SHOW HITS=NO,SHOWALLPARAMS=NO
               ENDSCAN
               ENDMEAS/
SCN1_COP_PNT_GRP1=GROUP/SHOWALLPARAMS=NO
               EXECUTION CONTROL=AS MARKED
               ENDGROUP/ID=SCN1_GRP1

Nedan visas ett exempel på ett komprimerat GRUPP-kommando med samlade kantpunkter:

SCN2       =FEAT/SCAN,PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP
            MEAS/SCAN
            BASICSCAN/PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO
            ENDSCAN
            ENDMEAS/
SCN2_COP_EDGEPNT_GRP2=GROUP/SHOWALLPARAMS=YES
            EXECUTION CONTROL=AS MARKED
PNT5         =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN
            THEO/<133.992,0,0>,<0,-1,0>,<0,0,1>
            ACTL/<133.992,0,0>,<0,-1,0>,<0,0,1>
            TARG/<133.992,0,0>,<0,-1,0>,<0,0,1>
            DEPTH=0
            INDENT=1.5
            SPACER=0.5
            SHOW FEATURE PARAMETERS=NO
            SHOW_LASER_PARAMETERS=YES
              REFERENCE ID=COP
              SOUND=OFF
              HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3
              REMOVE POINTS WITH NORMALS OUTSIDE=ON,10
PNT6       =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN
            THEO/<138.992,0,0>,<0,-1,0>,<0,0,1>
            ACTL/<138.992,0,0>,<0,-1,0>,<0,0,1>
            TARG/<138.992,0,0>,<0,-1,0>,<0,0,1>
            DEPTH=0
            INDENT=1.5
            SPACER=0.5
            SHOW FEATURE PARAMETERS=NO
            SHOW_LASER_PARAMETERS=YES
              REFERENCE ID=COP
              SOUND=OFF
              HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3
              REMOVE POINTS WITH NORMALS OUTSIDE=ON,10
PNT7       =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN
            THEO/<143.992,0,0>,<0,-1,0>,<0,0,1>
            ACTL/<143.992,0,0>,<0,-1,0>,<0,0,1>
            TARG/<143.992,0,0>,<0,-1,0>,<0,0,1>
            DEPTH=0
            INDENT=1.5
            SPACER=0.5
            SHOW FEATURE PARAMETERS=NO
            SHOW_LASER_PARAMETERS=YES
              REFERENCE ID=COP
              SOUND=OFF
              HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3
              REMOVE POINTS WITH NORMALS OUTSIDE=ON,10
            ENDGROUP/ID=SCN2_COP_EDGEPNT_GRP2

Ytpunkter och kantpunkter extraheras från den PKTMGD som du angav i scanningen.

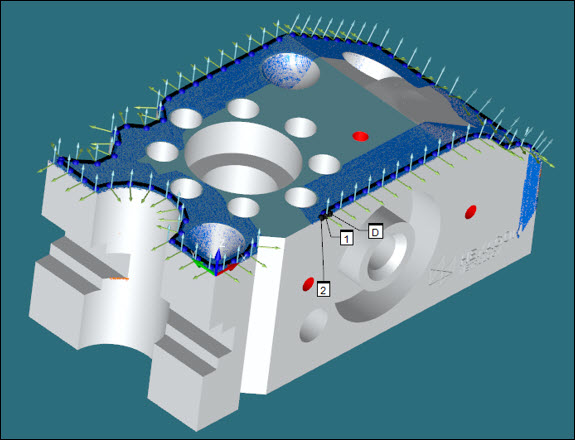

I följande figurer visas ytpunkter och kantpunkter i rutnätet som extraherats från en punktmängd med dialogrutan Scan för en omkretsscanning:

Skapa endast punkter

Om du har markerat kryssrutan Skapa endast punkter skapas inte scanningskommandot i PC-DMIS. Då får inte gruppkommandot scanningens namn i sitt namn.

SCAN-kommandot placeras före gruppkommandot i Redigeringsfönstret om du skapar båda dessa kommandon.
