Avbryt – Avbryter körningen av mätrutinen.Det här är standardläget för körning. I det här läget ignorerar programvaran eventuella beräkningsfel för element och går vidare till nästa element, detta för att snabba upp körningen. Om ett fel inträffar under körningen av mätrutinen visas följande två alternativ i dialogrutan Körning:
Avbryt – Avbryter körningen av mätrutinen.
Hoppa över – Återupptar körningen av mätrutinen från nästa element. Elementet som hoppades över byter färg till rött i Redigeringsfönstret.

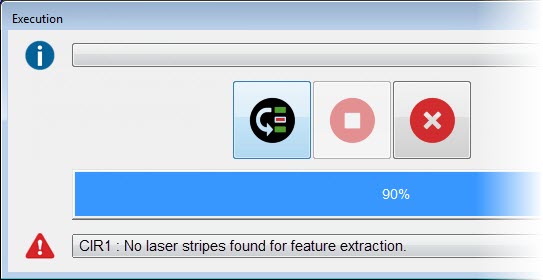

Dialogrutan Körning
Exempel på asynkront läge för körning
Anta att du har tre cirklar i sekvens i mätrutinen. Det här läget för körning uppträder på följande sätt:
Scanna CIR1.
Starta extraheringen av CIR1 från punktmängden.
Scanna CIR3.
Starta extraheringen av CIR1 från punktmängden.
Scanna CIR3.
Starta extraheringen av CIR3 från punktmängden.
Om CIR2 inte kan extraheras genereras ett fel, men eftersom standardläget för körning fortsätter körningen kan beräkningsfelet visas i dialogrutan Körning när maskinen redan scannar CIR3 eller eventuellt även ett senare element. Använd läget för sekventiell körning om du vill pausa körningen när mätfel inträffar.
Använda kommandot Vid fel med det här läget
Om PC-DMIS påträffar ett fel i det asynkrona körläget för körning och kommandot Vid fel har en definierad överhoppningsparameter enligt nedan, döljs dialogrutan Körning och elementet med felet hoppas över:
VID_FEL/LASER_FEL,HOPPA_ÖVER
Såvida detta inte är kritiska fel tillåter överhoppningsparametern att hela mätrutinen körs utan någon åtgärd från operatören.
När hela mätrutinen har körts klart visar PC-DMIS elementen som inte kördes i en dialogruta. Du kan klicka på ett element i listan i dialogrutan om du vill leta upp elementkommandot i Redigeringsfönstret och ändra det.

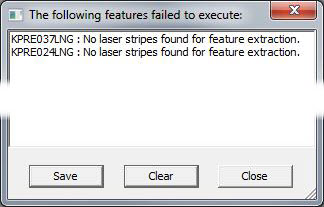

Dialogrutan med de element som inte kördes
Mer ingående information om kommandot Vid fel finns i "Hantera fel med lasersensorer med kommandot Vid fel".
