) på fliken Laser när du vill slå på eller av scanlinjeindikatorn (och laservyn).I PC-DMIS Laser visas en färgad scanlinjeindikator i Grafikfönstret för att återge läget på den aktuella strålens scanlinje i 3D. Indikatorn fungerar endast när PC-DMIS körs i onlineläge med en lasersensor som pekar på detaljen i realtid.
Klicka på ikonen Start/stopp () på fliken Laser när du vill slå på eller av scanlinjeindikatorn (och laservyn).
Om strålen är inom sensorns område visas den i Grafikfönstret och blinkar när laserstrålen pulserar. När strålen flyttas mot detaljen börjar indikatorn ändra färg. När den är nära det önskade fokalområdet ändrar den färg från röd till orange, sedan gul, gulgrön och slutligen grön.
Exempel på scanlinjeindikatorn (i orange) som visar att strålens scanlinje är för högt ovanför detaljen
Den här gröna färgen indikerar att strålen är på det optimala avståndet från detaljen för scanning.

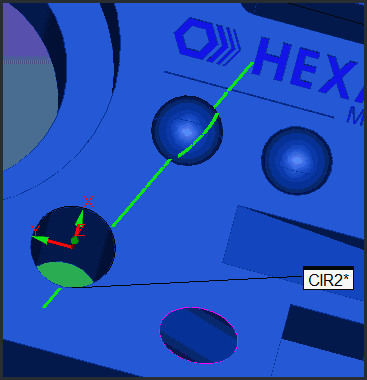

Exempel på scanlinjeindikatorn (i grönt) som visar att strålens scanlinje är vid det optimala fokalavståndet
Om du flyttar strålen för nära detaljen ändrar den återigen färg från den önskade gröna färgen till röd.
