Med 6-punktsuppriktningen kan du utföra en iterativ 3D-uppriktningen med bästanpassning. Stegen nedan sammanfattar ett typiskt förfarande som kan användas för att etablera en 6-punktsuppriktning:
Mät tre punkter på toppytan för att primärupprikta mot Z-axeln.
Mät två punkter på frontytan för att rotera mot X-axeln.
Mät till sist en punkt för att definiera nollpunkten för Y-axeln.
Klicka på Slutför. Detta ger rätt ursprung för uppriktningen.
3D-uppriktningen med bästanpassning infogas i PC-DMIS. Efter körningen genereras en grafisk utvärdering av 3D-uppriktningen med bästanpassning i Rapportfönstret.

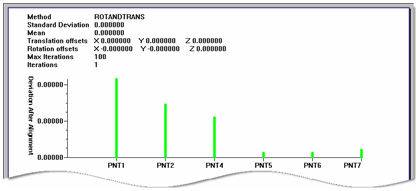

En grafisk utvärdering av en exempeluppriktning med bästanpassning
Den grafiska utvärderingen av 3D-uppriktningen med bästanpassning genererar följande information i Rapportfönstret:
Rubrik Innehåller olika värden som används vid uppriktning med bästanpassning: metod, standardavvikelse, medel, flyttnings-offset, rotations-offset, max iterationer, iterationer.
Vertikal axel Visar andelen avvikelse efter uppriktningen.
Horisontell axel Visar ID:n för mätpunkterna som har använts i uppriktningen.
