Kontinuerliga scanningslägen för AT403, AT500 och AT9x0

Ställ in de kontinuerliga scanningslägena för AT403-, AT500- och AT9x0-lasrarna genom att följa dessa steg:

1. Utgå från dialogrutan Parameterinställning, klicka på (Redigera | Alternativ | Parametrar) och klicka på fliken Mätning.

Dialogrutan Parameterinställningar – fliken Mätning

2. Ställ in ett eller båda värdena i området Minvärden för fast mäthuvud:

• Tidsdelta (sek) - Används för kontinuerligt tidsläge

• Avståndsdelta (mm) - Används för kontinuerligt avståndsläge

3. Klicka på Verkställ för att spara inställningarna och sedan på OK för att stänga dialogrutan.

4. Välj läge i verktygsfältet Trackeråtgärder:

Kontinuerligt avstånd

Kontinuerlig tid

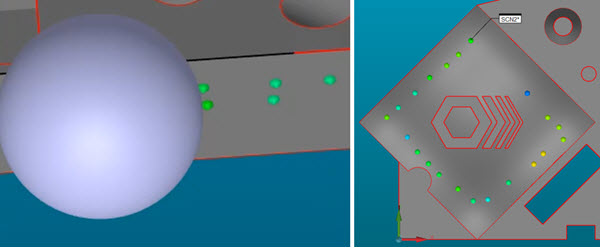

5. (Valfritt) Om du är uppriktad mot den fysiska detaljen och en CAD-modell, utgå från verktygsfältet Mätning (Visa | Verktygsfält) och aktivera Sök nom. från CAD-läge. Det här steget ger varje scannad mätpunkt ett nominellt värde och ger dig även möjlighet att visa mätpunkterna efterhand som de scannas.

6. Utgå från fönstret Snabbstart och välj den typ av element som ska scannas (till exempel plan eller scan).

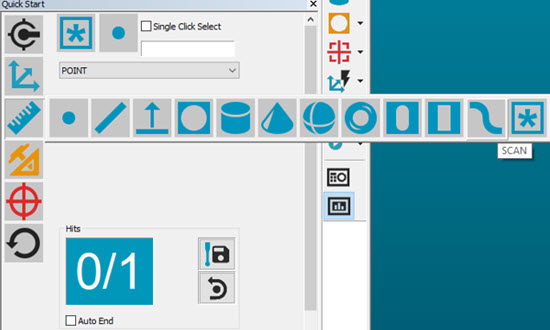

Fönstret Snabbstart för kontinuerligt scanläge

Scanprocessen är: Starta scanningen, scanna elementet, stoppa scanningen, slut.

Gör så här:

• Tryck på Ctrl+I för att starta scanningen och Ctrl+I för att stoppa scanningen, eller använd Kontinuerlig scan () på verktygsfältet Tracker-mätning.

• För AT403-trackern, använd A-knappen på fjärrkontrollen för att starta och stoppa den kontinuerliga scanningen.

• För AT500-trackern, använd A-knappen på fjärrkontrollen för att starta och stoppa den kontinuerliga scanningen.

• för AT960 T-mäthuvudet, håll D-knappen nedtryckt för kontinuerlig scanning.

Om du inte väljer kontinuerligt scanläge återgår D-knappen till kontinuerligt avståndsläge.

• Kompensera korrekt och tryck sedan på END-knappen när scanningen av ett element (såsom en cirkel eller ett plan) är klar.

7. Du kan även infoga lägena Kontinuerligt avstånd och Kontinuerlig tid i mätrutiner som Tracker-kommandon. Under körningen går det att starta, stoppa och avsluta den kontinuerliga scanningen enligt beskrivningen ovan.
