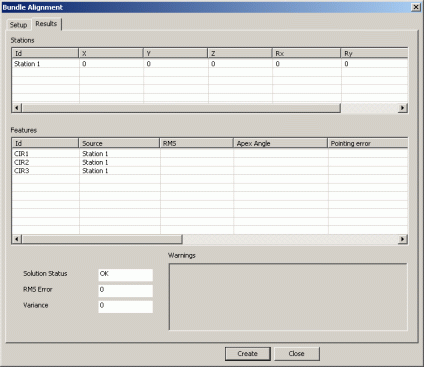

Dialogrutan Paketuppriktning - fliken Resultat
När du har mätt och beräknat den konfigurerade paketuppriktningen kan du kontrollera resultaten på fliken Resultat. Om du är nöjd med resultaten klickar du på Skapa, för att infoga uppriktningen i mätrutinen. Uppriktningen körs som definierat under den vanliga mätrutinskörningen.
Tolka resultat för paketuppriktning:
Stationer
ID – Namn på Leica Tracker-stationen
XYZ – Visar den förflyttade positionen för stationen jämfört med origo.
Rx Ry Rz – Visar hur x-, y- och z-axlarna roterar runt origostationen.
Element
ID – Namn på elementet i mätrutinen.
Källa – Namn på stationen där elementet i paketuppriktningen ursprungligen mättes.
RMS – Detta är roten ur medeltalet av kvadratiska avvikelser (genomsnittliga kvadratfel) för det givna elementet i paketuppriktningen.
Spetsvinkel – Detta visar den största vinkeln mellan två observationer av ett mätt "Element i paketuppriktningen". Om ett "Element i paketuppriktningen" mäts från mer än två trackers anges vinkeln närmast 90 grader som spetsvinkel.
Pekarfel – Detta är ett mått på vinkelfelet för ett givet element i paketuppriktningen.
XYZ – Visar XYZ-positionen för elementet i paketuppriktningen.
Avv XYZ - Dessa värden anger avvikelsen från mätningen som har gjorts från varje enskild station till respektive bästanpassade värde.
Avv 3D - Detta värde anger storleken på XYZ-avvikelsen.
Lösningsstatus - Detta är antingen OK eller UNDERKÄNT och anger om algoritmen kunde lösa paketuppriktningen.
RMS-fel – Det totala RMS-felet för ALLA element i paketuppriktningen.
Varians – Den kombinerade variansen för ALLA element i paketuppriktningen.
Varningar - Specifika meddelanden tillhandahålls som hjälp för att göra justeringar av paketuppriktningslösningen.
