Följ dessa steg för att mäta med MI.Probe:
Kontrollera att du har den nödvändiga mätspetsen ansluten och att MI.Probe är påslagen. Information om hur man fastställer status för MI.Probe finns i området "LED-display på MI.Probe" i "Arbeta med MI.Probe".
När fönstret AICON MoveInspect Pilot visar ditt mäthuvud innebär det att mäthuvudet har känts igen av systemet.
Exempel på fönstret Aicon MoveInspect Pilot
MI.Probe och mätspetsdiametern detekteras automatiskt av PC-DMIS. Du kan visa MI.Probe-mätspetsen på verktygsfältet Inställningar (Visa | Verktygsfält) och i Grafikfönstret.
Om MoveInspect-systemet inte detekterar maskinen inom en viss tid visas ett felmeddelande för tidsgräns i PC-DMIS som säger "Maskinen svarar inte".
Det går att ändra tidsgränsvärdet med posten ConnectionTimeoutInSeconds. Information finns i "ConnectionTimeoutInSeconds" i dokumentationen för PC-DMIS Inställningar
Positionera mäthuvudet på mätläget.
Ta en mätpunkt eller kör en scanning. Information om hur man mäter med MI.Probe och om tilldelning av mäthuvudets knappar finns i "Knapptilldelning på MI.Probe" i "Arbeta med MI.Probe".

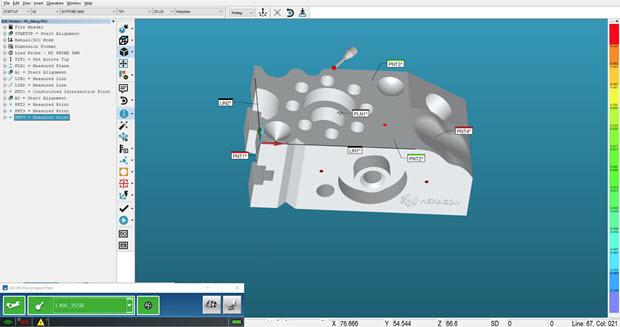

Exempel på en slutförd MoveInspect-mätning
