Med scanmetoden Fast avstånd kan du reducera mätdata genom att ange ett avståndsvärde i rutan Avst. mellan mätpktr. Scanningen påbörjas vid den första mätpunkten och reduceras sedan genom att mätpunkter som ligger närmare än det angivna avståndet tas bort. Mätpunkterna tas bort allt eftersom data skickas från maskinen. Alla punkter som skiljs åt med minst det angivna avståndet behålls.
Om du har angett avståndet 0,5 behålls bara punkter som ligger minst 0,5 måttenheter från varandra. Alla andra mätpunkter från styrenheten ignoreras.
Information om de övriga kontrollerna finns i "Gemensamma funktioner i dialogrutan Scan" i kapitlet "Scanna en detalj" i grunddokumentationen om PC-DMIS.Server
Skapa en scanåtgärd med fast avstånd (fast delta) så här:
Välj menyalternativet Infoga | Scan | Fast avstånd för att öppna dialogrutan FAST DELTA.

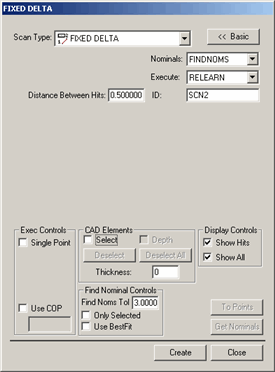

Dialogrutan FAST DELTA
Ange ett eget namn för scanåtgärden i rutan ID om du inte vill använda standardnamnet.
I rutan Avst. mellan mätpktr. anger du hur långt mäthuvudet måste flyttas innan en ny mätpunkt kan tas. Detta är det tredimensionella avståndet mellan punkter. Om du till exempel skriver 5 med måttenheten millimeter måste mäthuvudet ha flyttats minst 5 mm från den senaste mätpunkten för att nästa mätpunkt från styrenheten ska accepteras.
Om du använder en CAD-modell skriver du ett toleransvärde för Sök nom. i området Sök nom. Det här värdet motsvarar hur långt mätspetsens centrum får befinna sig från den nominella CAD-punkten.
Ange andra inställningar i dialogrutan om det behövs.
Klicka på Skapa. Den grundläggande scanåtgärden infogas.
Kör mätrutinen. När scanåtgärden körs visas dialogrutan Inställningar, körning och PC-DMIS väntar på att data skickas från styrenheten.
Dra mäthuvudet manuellt över den yta som du vill scanna. Alla mätpunkter från styrenheten som ligger minst så långt ifrån varandra som du har angett i rutan Avst. mellan mätpktr accepteras.
