Med Leapfrog-uppriktningen kan du förflytta din bärbara CMM-maskin för att mäta detaljer som är för stora för ditt nuvarande armläge. Du bör vara medveten om begränsningarna i maskinens noggrannhet innan du använder den här metoden.
Leapfrog bygger på att mäta en serie element och sedan, efter att maskinen förflyttats, mäta om samma element i samma ordning. Då skapas en omvandling som gör att maskinen fungerar som om det använder samma koordinatsystem som före förflyttningen.
Omvandlingen är oberoende av alla mätrutiner och påverkar kommunikationssättet mellan CMM-maskinen och PC-DMIS. För att ta bort en tidigare använd Leapfrog-omvandling måste du återställa Leapfrog genom att klicka på Återställ i dialogrutan.
Leapfrog är tillgängligt för vissa portabla maskiner. De inkluderar Romer, Faro och Garda. Din LMS-licens eller ditt hårdvarulås måste också programmeras för att stödja din portabla maskin.
När du väljer menyalternativet Infoga | Uppriktning | Leapfrog visas dialogrutan Leapfrog/förflyttning.

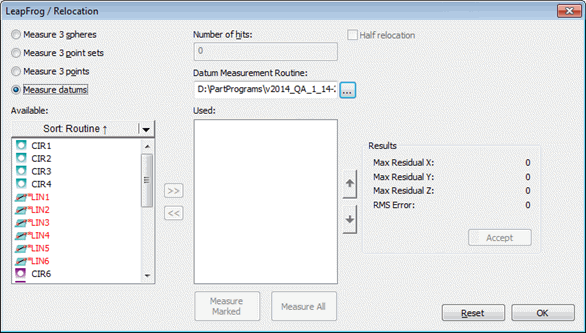

Dialogrutan LeapFrog/förflyttning
Omvandlingsdata för Leapfrog lagras nu i den mätrutin där Leapfrog-åtgärden har använts.
Klicka på Acceptera för att infoga ett Leapfrog-kommando i Redigeringsfönstret. Kommandoraden i Redigeringsföntret ser ut så här:
LEAPFROG/ALT1, NUM, ALT2
ALT1: Den första parametern i Leapfrog-kommandot är ett växlingsbart fält som rör de tre tillgängliga typerna i området Mät 3 i dialogrutan. Typerna är:
SFÄRER (alternativet Mät 3 sfärer)
PGRP (alternativet Mät 3 punktgrupper)
PUNKTER (alternativet Mät 3 punkter)
REFERENSER (alternativet Mät referenser)
Parametern har även ett värde som stänger AV den, vilket i så fall gör att de andra två parametrarna inte visas. Värdet AV stänger av Leapfrog-förflyttningen.
ANT: Den andra parametern i Leapfrog-kommandot är antalet mätpunkter som du vill mäta. Parametern motsvarar rutan Mätpunkter i dialogrutan Leapfrog/förflyttning.
ALT2: Den sista parametern i Leapfrog-kommandot är ett växlingsbart fält som används för att växla mellan antingen FULLSTÄNDIG och PARTIELL leapfrog. Parametern motsvarar alternativet Halv förflyttning i dialogrutan.
När kommandot körs blir du ombett att ta mätpunkterna. När alla mätpunkter har mätts är Leapfrog-förflyttningen slutförd.
