Utföra en manuell flersektionsscan

Metoden Flersektionsscan fungerar ungefär som alternativet Koordinataxel. Skillnaderna är följande:

• En flersektionsscan kan gå över flera sektioner.

• Den behöver inte vara parallell med någon av axlarna X, Y och Z.

Skapa en manuell flersektionsscan så här:

1. Välj menyalternativet Infoga | Scan | Flersektion för att öppna dialogrutan FLERSEKTION.

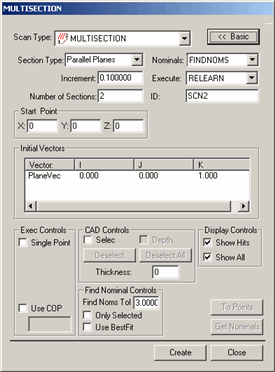

Dialogrutan FLERSEKTION

2. Ange ett eget namn för scanåtgärden i rutan ID om du inte vill använda standardnamnet.

3. I listan Sektionstyp väljer du den typ av sektioner du vill scanna. Du kan välja mellan följande:

1. • Parallella plan

     – Sektionerna är plan som kör igenom din del. Varje gång mäthuvudet korsar ett plan tas en mätpunkt. Alla plan är relativa mot startpunkten och riktningsvektorn. Om du väljer den här typen ska du definiera vektor för startplanet i området Utgångsvektorer.

   • Radiella plan

     - Sektionerna är plan som strålar ut från startpunkten. Varje gång mäthuvudet korsar ett plan tas en mätpunkt. Om du väljer denna typ, ska två vektorer definieras i området Utgångsvektorer : vektorn för startplanet (PlanVek.), och en vektor som planen roterar runt (AxelVek.).

   • Koncentriska cirklar

     – Sektionerna är koncentriska cirklar med allt större diametrar som centreras kring startpunkten. Varje gång mäthuvudet korsar en cirkel tas en mätpunkt. Om du väljer den här typen ska du definiera en vektor i området Utgångsvektorer som definierar vilket plan cirkeln ligger i (AxelVek.).

4. I rutan Antal sektioner skriver du hur många sektioner du vill använda för scanåtgärden.

5. Om du väljer minst två sektioner anger du avståndet mellan sektionerna i rutan Stegvärde. För parallella plan och cirklar är det här värdet ett avstånd mellan platserna. För radiella plan är värdet en vinkel. Sektionerna i detaljen får rätt avstånd automatiskt.

6. Definiera startpunkt för scanåtgärden. Gå till området Startpunkt och skriv värden för X, Y och Z eller klicka på detaljen om du vill att PC-DMIS ska välja startpunkten från CAD-ritningen. Sektionerna beräknas utifrån den här tillfälliga punkten och bygger på det angivna stegvärdet.

7. Om du använder en CAD-modell skriver du ett toleransvärde för Sök noms i området Sök nom . Det här värdet motsvarar hur långt mätspetsens centrum får befinna sig från den nominella CAD-punkten.

8. Ange andra inställningar i dialogrutan om det behövs.

9. Klicka på Skapa. Den grundläggande scanåtgärden infogas.

10. Kör mätrutinen. När scanåtgärden körs visas dialogrutan Inställningar, körning och PC-DMIS väntar på att data skickas från styrenheten.

11. Dra mäthuvudet manuellt över den yta som du vill scanna. När mäthuvudet närmar sig en definierad sektion hörs en ihållande ljudsignal som gradvis ökar i styrka tills mäthuvudet korsar sektionen. Ljudsignalen hjälper dig att fastställa mäthuvudets närhet till sektionen. Mätpunkter tas emot från styrenheten varje gång mäthuvudet korsar de definierade sektionerna.
