- Rullar åt vänster om du är i QAM-menyn
- Avbryter den nuvarande mätrutinen eller tar bort den senast mätta punkten
- Rullar åt höger om du är i QAM-menyn
- Accepterar den nuvarande mätrutinen eller bekräftar den senaste mätningen
Version 2 av RA8-handledsdisplayen har flera uppgraderingar jämfört med tidigare versioner, inklusive möjligheten att använda gester (svepa och trycka) som gör att du enklare kan interagera med funktionerna i handleden och dess meddelandeskärm. Versionen kan endast användas med 7-axliga Absolute Arm.
Översikt
Version 2 av RA8-handledsdisplayen ger dig en snabbåtkomstmeny (Quick Access Menu - QAM) som du kan komma åt när som helst, till och med mitt i en PC-DMIS-mätrutin, så att du kan ändra inställningar som:
Ändra scannerexponering
Ändra scannerprofil
Upprikta mäthuvuden och scannrar
Det går att komma åt QAM-menyn med 6 armar men den visar endast datorskärmen. Tryck helt enkelt på mitten av trelägesknappen på armens handled.

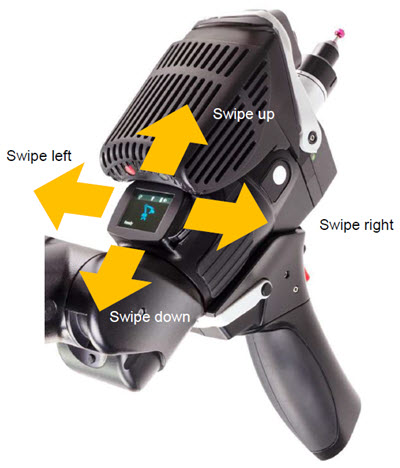

RA8-handledsdisplayen är en pekskärm som stöder följande åtgärder med tryck- och svepgester:
| Gester för RA8-handledsdisplayen | Åtgärd |
|---|---|
|
|
| Svep nedåt | Öppnar snabbåtkomstmenyn (QAM) |
| Svep uppåt | Stänger QAM-menyn i RA8-handledsdisplayen. QAM-menyn stängs automatiskt när du väljer ett kommando från dess meny. |
| Svep åt vänster | Beroende på vilken QAM-skärm som visas och om du är i en mätrutin utför den här gesten någon av följande åtgärder:
|
| Svep åt höger | Beroende på vilken QAM-skärm som visas och om du är i en mätrutin utför den här gesten någon av följande åtgärder:
|
| Tryck en gång var som helst på RA8-handledsdisplayens skärm | Det här liknar en enda musklickning. Om QAM-menyn visas väljer den här gesten det markerade alternativet. När du väljer ett alternativ stängs i vissa fall QAM-menyn automatiskt. |
| Dubbeltryck var som helst på RA8-handledsdisplayens skärm | Den här gesten är för närvarande inte mappad till en åtgärd. |
| Lång tryckning (längre än en sekund) | Den här gesten är för närvarande inte mappad till en åtgärd. |
Navigera långa felmeddelanden och kommentarer
Om du har långa felmeddelanden eller kommentarer som sträcker sig längre än en enda sida så kan du använda svepgester åt vänster och höger för att navigera i dem.
I den här kommentaren kan du till exempel se tre punkter i början och slutet av kommentaren:
De första tre punkterna informerar dig om att det finns en sida före den här sidan. De tre punkterna i slutet av kommentaren informerar dig om att ytterligare en sida följer efter den här sidan. Svep åt höger för att rulla åt höger och visa den föregående sidan eller svep åt vänster för att rulla åt vänster och visa nästa sida.
Om Avbryt och OK visas på displayen längst ned så kan du använda sensorns avtryckare för att välja lämpligt svar. Tryck avtryckarknappen åt vänster för Avbryt och åt höger för OK.
