Steg 2: Kalibrera lasermäthuvudet

Kalibreringsförfarandet som beskrivs i detta steg kommer att variera baserat på typen av alternativ för lasermäthuvud och typen av installerat gränssnitt. Mer ingående information om kalibreringsalternativ finns i "Alternativ för kalibrering av lasermäthuvud" i dokumentationen för PC-DMIS Laser.

De följande stegen nedan beskriver proceduren som används när du först kalibrerar lasermäthuvudet:

1. När mätspetsen har definierats i steg 1 klickar du på Mät i dialogrutan Mäthuvud. Då öppnas dialogrutan Lasermäthuvudsalternativ.

2. Klicka på Mät för att starta kalibreringsproceduren. Om du INTE använder en Perceptron V5-sensor går du vidare till steg 5. Om du använder en Perceptron V5-sensor, uppmanas du först att scanna hela området för laserns Z-djup på ett plant mål.

3. Mät Z-djupet för V5-sensorn (kalibrering med plant mål) genom att göra följande:

1. Placera ett vitt papper på en plan yta där kalibreringen av den plana ytan kommer att utföras.

2. Håll V5-sensorn nära den plana ytan så att scanlinjen befinner sig bortanför laserns projicerade rutnätscell.

3. Håll sensorns avtryckare intryckt samtidigt som du rör den bortåt i hela laserområdet, så att laserlinjen korsar rutnätscellens på den andra sidan.

4. Släpp triggern. Målkalibreringen är nu slutförd.

4. Följ instruktionerna på skärmen och visuella indikeringar från fliken laser för att slutföra sensorkalibreringen på kalibreringssfären.

1. Du uppmanas att flytta mäthuvudet till 15 olika lägen på kalibreringssfären (5 olika positioner runt sfären med 3 olika fält vid samma position). Lasermäthuvudet mäter kontinuerligt men kommer endast att acceptera en dataremsa när vissa kriterier är uppfyllda. Systemet behöver fem dataremsor vid vart och en av de 15 olika lägena för att kunna slutföra kalibreringen.

   När kalibrering sker i de tre fälten (fjärran, vänster och höger) för de 5 olika positionerna måste en mätpunkt (laserremsa) tas vid de båda banden. Banden är benämnda "Band 1" och "Band 2" i bilden ovan i länken till listrutan). Dessutom ska den undre delen av sfären favoriseras när du mäter vid 0, 120 och 240 grader genom att 2 remsor mäts på det undre läget och endast 1 på det övre läget. Detta för att ytterligare data tas för position 4 och 5, där mätning sker högst upp på sfären.

   Grafisk beskrivning av de olika mätlägena

   • 5 positioner runt sfären:

   Position 1: Laserremsan ska vara horisontell längs sfärens sida som i bilden nedan.



   Position 2: Rotera sensorn 120 grader runt sfären från position 1.

   Position 2: Rotera sensorn 120 grader runt sfären från position 2.

   Position 4: Peka sensorn rakt ned från sfärens högsta punkt.

   Position 5: Peka sensorn rakt ned från sfärens högsta punkt med laserremsan placerad 90 grader från position 4.

   • 3 sensorfält (fjärran, höger och vänster) inom laserns mätområde:

   Fält 1: Fjärran	Fält 2: Höger	Fält 3: Vänster

   • 2 band på sfärens yta. Håll mäthuvudet inom ett av dessa band för fem remsor.



   Band 1: 20 grader över sfärens mittlinje.

   Band 2: 20 grader under sfärens mittlinje.



   Kriterier för en acceptabel remsa:

   • Mäthuvudet får inte ligga an mot armens mekaniska stopp.

   • Remsan måste ha av mer än 100 punkter.

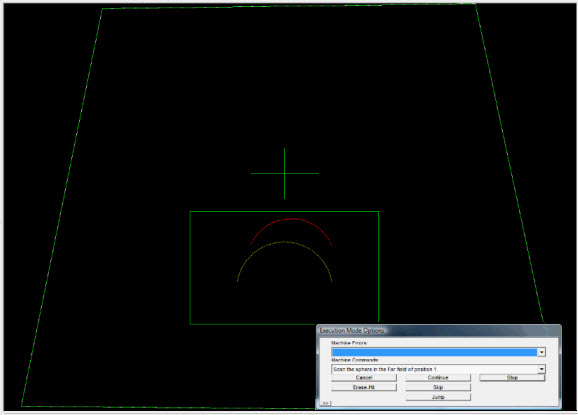

   • I laservyn måste laserns röda båge befinna sig inuti det gröna rektangulära områdets som omsluter den gula bågen.

   • Den lösta cirkeln som är skapad av laserns båge måste ha en bågvinkel på minst 100 grader. Det här är skillnaden mellan startvektorn och slutvektorn för bågen.

   • Lasern måste mäta en diameter på 0,875 multiplicerat med den teoretiska diametern på kalibreringskulan. Detta innebär att den ska mäta mellan 81,9 % och 96,6 % av den teoretiska diametern.

   • Mäthuvudet måste vara stilla. Det får inte röra sig mer än 1,5 mm över de senaste 5 mätningarna.

2. För varje mätpunkt (eller laserremsa) i kalibreringen ska fliken Laser användas för att upprikta laserns röda båge med den gula bågen (som representerar kulans teoretiska båge) så att form och storlek stämmer så nära överens som möjligt.

3. Flytta laserns röda båge så att den befinner sig inom den gröna rektangulära rutan som omsluter den gula bågen. När du positionerar laserns båge på den gula bågen ökar styrkan och frekvensen på en ljudsignal. Detta talar om för dig när du närmar dig det önskade läget.

4. Håll lasern stilla vid det rätta läget tills de olika kriterierna har uppfyllts. Remsan accepteras automatiskt av PC-DMIS och du uppmanas att mäta vid ett nytt läge.

Nästa steg ...
