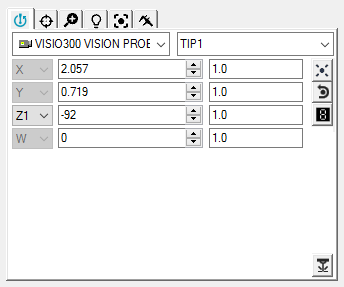

Mäthuvudsverktyg - fliken Position
Använd fliken Position för att positionera mäthuvudet eller kameran med en "virtuell joystick" så att de befinner sig över elementet som du vill mäta.
Följ stegen nedan för att positionera det optiska mäthuvudet:
Justera stegvärdet i redigeringsrutan Stegvärde
för att specificera värdet som redigeringsrutan Aktuellt läge ska minskas eller ökas med.
Klickar på Upp- och Nedpilarna för att ändra värdet i redigeringsrutan Aktuellt läge. Detta medför att det optiska mäthuvudet flyttas i realtid med det angivna värdet. Alternativt kan du skriva in värdet och trycka på Enter för att flytta det optiska mäthuvudet.
För maskiner med flera axlar (såsom två rundbord) väljs även det rundbord som är aktivt.
Om det inte finns någon information i listorna Mäthuvuden och Mätspetsar i Mäthuvudsverktyg måste du först definiera ett mäthuvud. Mer information om hur du definierar mäthuvuden, se avsnittet "Definiera mäthuvuden" i grunddokumentationen om PC-DMIS.
Eftersom du kan använda denna flik med alla typer av mäthuvuden (brytande, laser och optiska) beskriver denna dokumentation för PC-DMIS Vision endast objekt som relaterar till PC-DMIS Vision. Information om mäthuvudsverktyg som relaterar till mäthuvuden i allmänhet finns i "Använda Mäthuvudsverktyg" i den centrala dokumentationen för PC-DMIS.
Knappar på fliken Position:
|
Klicka på Ta mätpunkt för att mäta en kantpunkt i mitten av synfältet. Kantpunkten måste vara inom 60 bildpunkter från synfältets mittpunkt för att mätas. |
|
Klicka på Ta bort mätpunkt för att ta bort den ankarmätpunkt som du just mätte genom att klicka med vänster musknapp. Den här knappen är inaktiv tills du har angett en ankarmätpunkt. |
|
Klicka på Koordinatvisning för att öppna Koordinatvisningsfönstret. Du kan ändra storlek på och flytta detta fönster. Se "Använda Koordinatvisningsfönstret med optiska mäthuvuden". |
|
Knappen Växla laser PÅ/AV är tillgänglig för system med ett lasermäthuvud eller en laserpekare (t.ex TESA VISIO 300 och 500). Knappen slår lasern på/av. |
