要创建具有一个或多个边缘线段的曲线图案，请遵循以下步骤：
定义要粘贴的自动特征、特征和其他命令，然后将它们复制到剪贴板。若要复制和粘贴一个或多个自动特征，且要使用预定义的安全平面，确保要复制的自动特征内有 CLEARPLANE=ON。
选择编辑 | 图案以打开图案设置对话框。
访问曲线选项卡，然后以当前的测量例程单位（毫米或英寸）键入所需的步长值。
保持对话框打开，然后将指针悬停在第一个线段上。该线段将变成黄色。
单击该线段将其选中。所选线段将变为粉色。

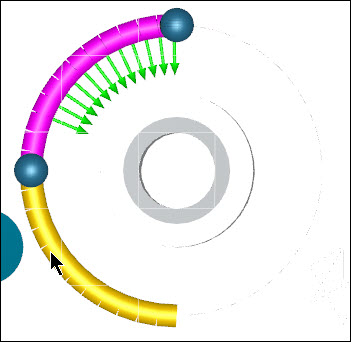

已添加线段（粉色）和待添加的新线段的示例
如果要选择多个线段，请在每次单击要添加的线段之前按住Ctrl。
如果操作错误，并且要删除最后一个线段（或者 PC-DMIS 错误地解释了向量），请按 Ctrl，然后将指针悬停在最后选择的线段上。当它变成红色时，再次单击该线段将其删除。然后，您可以重新选择线段，并选择其他线段。

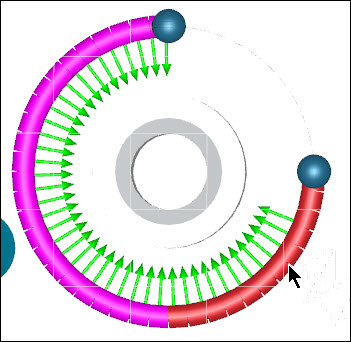

待删除线段（红色）的示例
标记按下确定时应用“带图案粘贴”。
单击确定以存储定义并粘贴定义的图案。
示例

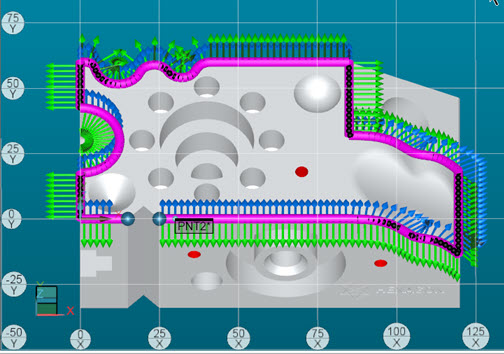

第一个图像显示了一个带图案粘贴，其中单个自动棱点特征以2毫米步长值在Hexagon演示块的顶部曲面周围粘贴。打开对话框后，PC-DMIS将显示每个点的曲面和边缘向量的蓝色和绿色箭头。粉色线和曲线表示选定的边缘：

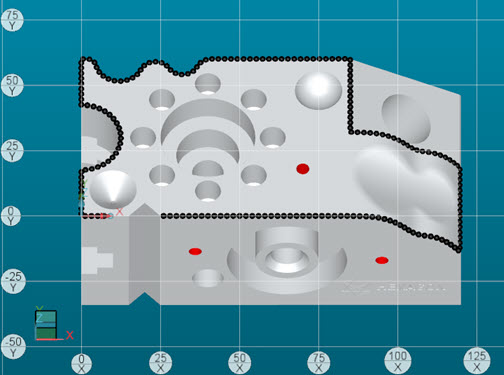

当您单击确定以接受粘贴的图案并隐藏特征标签时，上面的示例将导致数百个生成的点命令沿选定的边缘均匀分布：
