圆柱测量
调整激光视图中的处理窗口，使其涵盖尽量多的圆柱曲面。激光平面必须大致与圆柱轴垂直（小于 30 度的偏离）。PC-DMIS根据圆柱直径在测量时取这些路径中的一个：
路径1：单扫描
圆柱直径小于条纹的可用部分。A为扫描运动。
路径2：多扫描
圆柱直径大于条纹的可用部分。
当您使用 Tesastar 测座对特征进行激光扫描时，最佳扫描方向可能是沿特征向量或垂直于特征向量。然而，这取决于头部的能力是否可以旋转到某个角度，允许您以垂直于条纹方向的方向进行扫描。
键测量
单扫描
调整激光视图中的处理窗口，使其涵盖尽量多的圆柱曲面。激光平面必须与圆柱轴大致成 30-60 度。扫描必须捕捉键中加载圆柱的基底平面。
键圆柱上的单一通道激光扫描

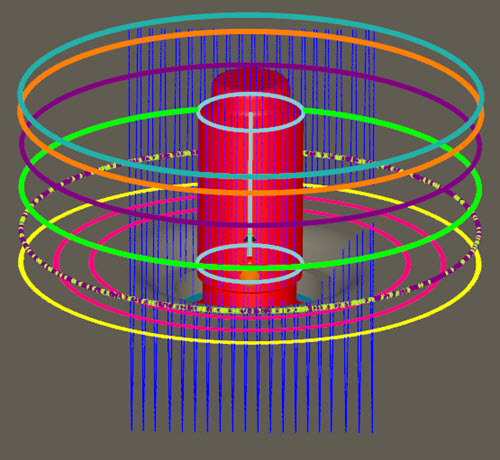

使用自动测座时直接测量圆柱激光特征的路径创建示例：
