创建横截面。
从点云工具栏（视图 | 工具栏 | 点云）中选择横截面幻灯片放映按钮 (
) 以在2D视图中查看横截面。
按住 Shift 键并指向所需的半径。显示组件出现。显示组件显示半径的标称值、测量值和偏差值。
要创建具有横截面的 2D 半径量规：
创建横截面。
从点云工具栏（视图 | 工具栏 | 点云）中选择横截面幻灯片放映按钮 () 以在2D视图中查看横截面。
按住 Shift 键并指向所需的半径。显示组件出现。显示组件显示半径的标称值、测量值和偏差值。
2D 半径量规显示组件显示半径的标称值、测量值和偏差值
单击以选择半径。将出现一个组件对话框。

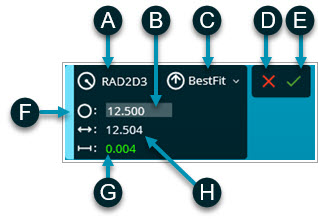

A - 2D 半径量规 ID
B - 半径标称值
C - 用于计算半径的算法
D - 取消按钮
E - 创建按钮
F - 使用句柄移动小部件对话框
G - 半径偏差值
H - 半径测量值
2D 半径量规组件对话框
您可以使用组件对话框执行以下操作：
更改 2D 半径量规 ID (A) 和标称值 (B)。
从列表（C）中选择软件用来计算半径的算法。
点击创建按钮（E）创建半径量规，或者点击取消按钮（D）关闭组件对话框而不创建半径量规。
重新定位窗口小部件。为此，请指向小部件 (F) 左侧的手柄。单击并在图形显示窗口中拖动该小部件以重新定位它。
当您创建 2D 半径量规时，PC-DMIS 将在编辑窗口中创建其相关命令。您可以根据需要创建附加的半径量规。
在您创建2D半径规后，您可以在位置、距离尺寸以及构造中使用该半径规。在位置尺寸中，不支持形状。
要更改半径设置：
直接在编辑窗口中编辑它们。
在编辑窗口中单击半径量规命令，然后按F9打开2D 半径量规对话框以进行更改。
如何计算2D半径量规
当横截面同时具有标称（黑色折线）和测量（黄色折线）数据时：
计算标称2D半径
从最初采集的测量点开始，在最近的黑色折线上找到标称半径。该软件使用0.005 mm标准偏差内的所有标称点计算最小二乘最佳拟合圆的标称（理论）半径。
计算测量2D半径
该软件使用与标称点相关的黄色折线上的实际点来计算最小二乘最佳拟合圆。
当横截面只有标称数据（黑色折线）时：
从最初采集的标称点开始，软件在最近的黑色折线上找到半径。该软件使用0.005 mm标准偏差内的所有标称点计算最小二乘最佳拟合圆的标称（理论）半径。
当横截面只有测量数据（黄色折线）时：
从最初采集的测量点开始，软件将计算最小二乘最佳拟合圆的半径。该软件使用0.050毫米标准偏差内的所有测量点和0.25毫米的搜索距离来查找属于半径的任何附加线段。
