同時公差

還需同步考量許多幾何公差。例如，當位置和/或曲面規格輪廓參考同一部分約束基準參考框架時，通常應同步考量這兩者。有關更多詳細資訊，請參閱以下標準：

您負責選取要同步考量的幾何公差。為此，為每個同步幾何公差集建立同步公差命令。

PC-DMIS 可以同時考慮直線規格輪廓，只要它們至少有一個基準，但不建議這樣做。有關詳細資料，請參閱「直線輪廓」。

定義同步公差

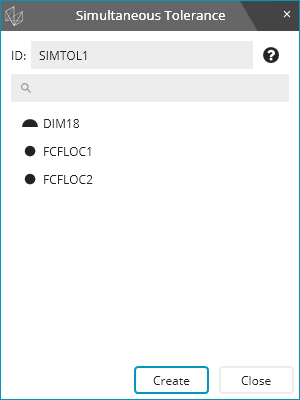

  1. 從功能表中選取插入 | 尺寸 | 同步公差，開啟同步公差對話方塊：

  1. 如果需要，修改尺寸 ID。

  2. 選取屬於同步公差的幾何公差命令。

  3. 選取幾何公差命令後，該清單會自動篩選，這樣您祇能看到具有與所選的第一個公差命令的基準參考坐標系相同的尺寸。

命令模式語法

在「編輯」視窗中，命令模式語法如下所示：

SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,

正如在對話方塊中的那樣，「編輯」視窗中的唯一控制項適用於尺寸 ID 以及屬於同步公差的幾何公差命令。

操作

將同步公差命令作為註解或指示詞進行考量。如果執行，沒有回應。它亦不會出現在報告中。但是，同步公差命令會變更幾何公差的評估方式。

執行過程中，幾何公差命令知道其屬於同步公差命令。它們還知道其他哪些幾何公差命令亦是同步公差命令的一部份。若已測量所有同步公差的所有輸入（以便公差評估準備就緒），將會進行同步計算。若未測量所有輸入特徵，則公差無法準備好進行評估。在此情況下，PC-DMIS 會在同步集的所有幾何公差命令中暫時顯示「等待評估」訊息。該訊息會辨識導致延遲的幾何公差以及所有未測量的特徵。您的報告亦暫時顯示「正在等待」，而不是測量值。一旦測量了所有輸入功能，PC-DMIS 就會更新「編輯」視窗並報告測量值。

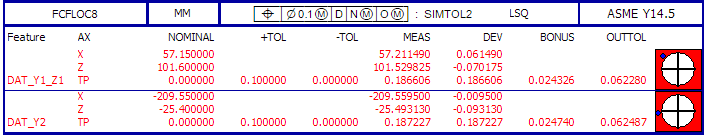

屬於同步集的公差的報告如下所示：

該報告與其他幾何公差基本相同。如無同步公差，PC-DMIS 會在報告中的相同的位置顯示標籤。透過標籤標題的文字，您可以知道是否同步考量了公差。例如，在上圖中，SIMTOL2 是該文字。它指示幾何公差命令所屬的同步公差命令。

PC-DMIS 不會同步考量複合位置或輪廓公差的下段。上段與其他公差命令同步，但 PC-DMIS 考量與其他因素無關的下段。

測量常式構建建議

測量常式無需任何特殊結構就能使用同步公差。但要註意，在執行過程中，如果 PC-DMIS 尚未測量某些特徵，在同步集中執行第一個幾何公差時，會顯示「正在等待」暫時訊息。

避免出現「正在等待」暫時訊息的最簡單方法是先測量所有特徵，然後在所有特徵之後放置所有公差。這樣可確保所有公差準備好進行評估，並且永遠不會收到「正在等待」訊息。

如果透過幾何公差命令使用運算式，儘量晚一點將運算式放在常式中，這樣就不會收到「正在等待」結果。

與過去實踐比較

PC-DMIS 2020 R2 引入了同步公差 (SIMULTANEOUS_TOLERANCE) 命令。此命令使用新的幾何公差命令。在此之前，PC-DMIS 有同步評估 (SIMULTANEOUS_EVALUATION) 命令。該命令使用 XactMeasure 命令。新的同步公差命令的執行方式不同於評估命令：

同步評估
（2020 R1 及舊版的行為）

同步公差
（2020 R2 及更新版本的行為）

XactMeasure 公差未標記執行（在命令模式「編輯」視窗中顯示為藍色）。

幾何公差標記執行（在命令模式「編輯」視窗中顯示為白色）。

XactMeasure 公差在報告中無內容。

幾何公差照常報告，報告中的小附註指出，這些公差屬於同步集。

同步評估表格中有同步集中所有公差的所有結果。

同步公差在報告中未產生任何內容

移轉

如果從 2020 R1 或舊版中開啟程式，PC-DMIS 將執行以下操作：

有關移轉的更多資訊，請參閱「從 XactMeasure 移轉」。
