Die Strategie zum Zylinderscan bei zentriertem Gewinde für das Auto-Element Zylinder führt einen Gewindescan aus, wobei sich der Taster immer in der Mitte des Gewindes befindet. Bei der Verwendung dieser Strategie muss der Durchmesser der Tastspitze die Größe der 'Täler' zwischen den Gewindegängen überschreiten, um ein Ausscheren des Tasters zu verhindern.
Diese Strategie wird nur durch B4- und B5-Steuereinheiten von Leitz unterstützt.
Die folgenden Eigenschaften sind verfügbar:

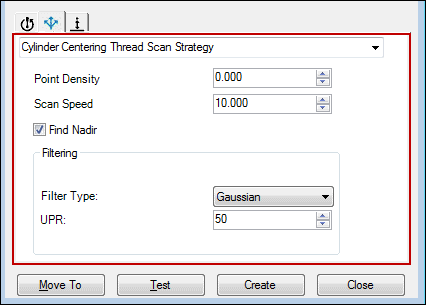

Beispiel für Eigenschaften der Strategie zum Zylinderscan bei zentriertem Gewinde
Punktdichte
Tippen oder wählen Sie die Anzahl der Messungen pro Maßeinheit während des Scans.
Scan-Geschwindigkeit
Tippen oder wählen Sie die Scangeschwindigkeit (mm/s).
Tiefpunkt suchen
Aktivieren Sie dieses Kontrollkästchen, um zwei Treffer an leicht unterschiedlichen Stellen auf dem Gewinde zu erhalten und den besten Ort für den Start des Scans zu bestimmen. Dabei wählt die Software den Punkt, der sich am tiefsten im Gewinde befindet.
Bereich "Filter"
Filtertyp - Bestimmen Sie den Filtertyp:
Kein - Diese Option wendet keinen Filtertyp auf den Scandatensatz an.
Gauß'scher - Diese Option wendet einen Gaußschen Zylinderfilter auf den Scandatensatz an.
WPU - Diese Option definiert die Wellen pro Umdrehung. Der Standardwert lautet 50. Dieser Wert gilt nur für Zylinder und Kreise. Die Software blendet diese Option aus, wenn in der Liste Filtertyp die Option Keine ausgewählt ist.
