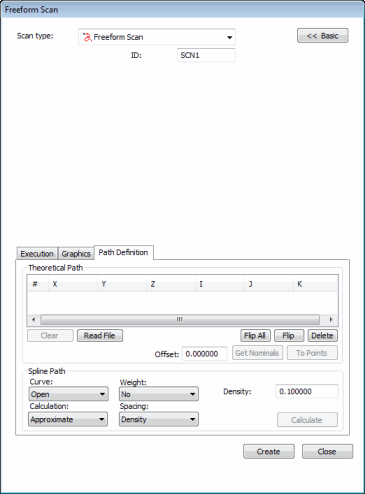

Dialogfeld "Freiformscan"
Das Dialogfeld Freiform-Scan ermöglicht die Definition von einem beliebigen Pfad auf einer Fläche. Der Scan folgt diesem Pfad. Dieser Pfad kann ganz nach Ihren Anforderungen gestaltet werden: er kann entweder gewunden oder gerade sein, und viele oder wenige Messpunkte aufweisen.
Beispiel eines Freiform-Scans vor dem Spline-Pfad:
Freiform-Scan - Vor dem Spline-Pfad
Beispiel eines Freiform-Scans Nach dem Spline-Pfad:
Freiform-Scan - Nach dem Spline-Pfad
So erstellen Sie einen Freiform-Scan
Klicken Sie auf die Schaltfläche Erweitert, um die Registerkarten unten im Dialogfeld anzuzeigen.
Wählen Sie die gewünschten Einträge in den Registerkarten Ausführungsoptionen und Grafik.
Öffnen Sie die Registerkarte Pfaddefinition.
Definieren Sie den theoretischen Pfad. Messpunkte zum Feld Theoretischer Pfad hinzufügen. Klicken Sie im Grafikfenster auf die Oberfläche des Werkstücks, um den Pfad des Scans zu definieren. Mit jedem Klick erscheint ein oranger Punkt auf der Werkstückzeichnung. Nach mindestens fünf Punkten auf der Werkstückzeichnung wird die Schaltfläche Berechnen im Bereich Spline-Pfad aktiviert.
Sie können einzelne Punkte bei Bedarf löschen. Dafür wählen Sie diese nacheinander im Bereich Theoretischer Pfad aus und drücken Sie die Entf-Taste der Tastatur.
Wählen Sie gegebenenfalls Einträge im Bereich Spline-Pfad aus und klicken Sie dann auf Berechnen. Dadurch wird eine Spline-Kurve entlang der zuvor definierten theoretischen Punkte erzeugt. Dann werden die Punkte im Bereich des theoretischen Pfads neu berechnet, sodass der Taster einem gleichmäßigeren Pfad folgen kann.
Klicken Sie auf Erzeugen, um den Scan zu erzeugen. Wenn Sie die Auto-DSE-Methode von PC-DMIS aktiviert haben, aber keine kalibrierten Tastspitzen vorhanden sind, zeigt PC-DMIS eine Meldung an, in der Sie darüber informiert werden, wenn neue Tastspitzen hinzugefügt werden, die kalibriert werden müssen. In allen anderen Fällen werden Sie von PC-DMIS gefragt, ob Sie die kalibrierte Tastspitze verwenden möchten, die dem benötigten Tastspitzenwinkel am nächsten liegt, oder ob Sie eine neue, noch nicht kalibrierte Tastspitze an dem benötigten Winkel hinzufügen möchten.
