Bei der Auswahl der Menüoption Einfügen | Scan | Linie wird die Oberfläche entlang einer Linie gescannt. Damit öffnet sich die Registerkarte LINIE des Dialogfeldes BASIS_SCAN:

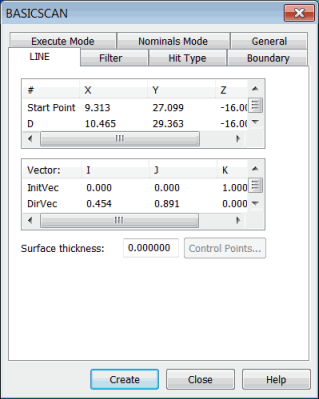

BASIS_SCAN (Dialogfeld) - Registerkarte "Linie"
Für einen LINIE-Scan sind ein Anfangspunkt, ein Richtungspunkt und ein Endpunkt erforderlich. Bei diesem Verfahren werden der Anfangs- und Endpunkt für die Linie sowie ein Richtungspunkt zur Berechnung der Schnittebene verwendet. Der Taster verbleibt während der Ausführung des Scans stets in der Schnittebene.
Linien-Basis-Scans verwenden ebenfalls folgende Vektoren zur Ausführung:
Anfangsvektor: Dieser bestimmt den Flächenvektor des ersten Punkts im Scanvorgang.
Schnittebenenvektor: Der Schnittebenenvektor ist das Kreuzprodukt aus dem Anfangsvektor und der Linie zwischen dem Anfangs- und dem Endpunkt. Ist kein Endpunkt vorhanden, wird die Linie zwischen dem Anfangspunkt und dem Richtungspunkt verwendet.
Endvektor: Eingesetzt im Scan LINIE ist der Endvektor der Antastvektor am Endpunkt des Scans.
Richtungsvektor: Eingesetzt im Scan LINIE ist der Richtungsvektor der Vektor vom Anfangspunkt zum Richtungspunkt.
Der Schnittebenenvektor ist das Kreuzprodukt aus dem Anfangsvektor und der Linie zwischen dem Anfangs- und dem Endpunkt.
Einen Linien-Basis-Scan definieren
Klicken Sie in der Spalte Nr. den Anfangspunkt und doppelklicken Sie dann entweder darauf, um einen Wert einzugeben, oder klicken Sie auf das CAD-Modell, um einen Punkt aus der markierten Fläche auszuwählen.
Klicken Sie in der Spalte Nr. den Richtungspunkt (D) und doppelklicken Sie dann entweder darauf, um einen Wert einzugeben, oder klicken Sie auf das CAD-Modell, um einen Punkt aus der markierten Fläche auszuwählen.
Klicken Sie in der Spalte Nr. den Endpunkt und doppelklicken Sie dann entweder darauf, um einen Wert einzugeben, oder klicken Sie auf das CAD-Modell, um einen Punkt aus der markierten Fläche auszuwählen.
Bearbeiten Sie je nach Bedarf die Vektoren.
Vervollständigen Sie ggf. die Optionen auf den anderen Registerkarten im Dialogfeld BASIS_SCAN, und klicken Sie anschließend auf OK. PC-DMIS fügt den LINIE-Scan in das Bearbeitungsfenster ein.
Die im Bearbeitungsfenster erscheinende Befehlszeile für den Basis-Scan "Linie" lautet:
SCN5 =BASIS_SCAN/LINIE,ANZAHL DER MESSPUNKTE=16,MESSPUNKTE EINBLENDEN=NEIN,ALLEPARAMANZEIGEN=JA
<194.592,96.658,0>,<208.587,92.377,0>,Schnittebenenvektor=0.2925585,0.9562476,0,
Richtungsvektor=0.9562476,-0.2925585,0
Anfangsvektor=0,0,1,Endvektor=0,DICKE=0,TASTERKOMP=JA,RELATIVBEWEGUNG=NEIN,ABSTAND=0
FILTER/ABSTAND,1
AUSFÜHRART=LERNEN
BEREICHSGRENZE/EBENE,<208.587,92.377,0>,Ebenenvektor=-0.9562476,0.2925585,0,Überschreitungen=1
MESSPKT_TYP/VEKTOR
NENNW._MODUS=NENNW,10
ENDESCAN
