Mit der Menüoption Einfügen | Scan | Achse können Sie ein Geradenelement scannen. Damit öffnet sich die Registerkarte ACHSE des Dialogfeldes BASIS_SCAN:

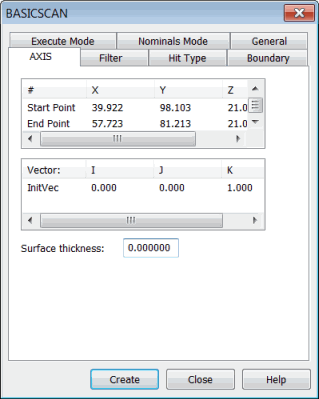

BASIS_SCAN (Dialogfeld) - Registerkarte "Achse"
Diese Registerkarte nimmt den Anfangspunkt und Endpunkt der Geraden, und Sie können dann den Scan ausführen.
Die Achsenmethode:
Bei dieser Methode kann die Option ABSTAND der Registerkarte Filter verwendet werden.
Bei dieser Methode kann der Typ VEKTOR der Registerkarte Messpunkttyp verwendet werden.
Erfordert keine Grenzbedingung auf der Registerkarte Bereichsgrenze.
Die Ausführung des Scans wird durch die beiden folgenden Parameter gesteuert:
Anfangspunkt: Dieser Punkt ist der Startpunkt, an dem die Ausführung beginnt.
Endpunkt: Dieser Punkt ist der Endpunkt, an dem die Ausführung endet.
Die Punkte können direkt eingegeben oder aber vom KMG oder aus den CAD-Daten übernommen werden.
Basisscan für eine Achse definieren
Sie können einen Basis-Scan für ein Achsenelement mit einer der beiden folgenden Methoden definieren:
Geben Sie die Werte direkt ein. Siehe "Basis-Scan für eine Achse - Eingabemethode".
Messung der Punkte auf dem Werkstück. Siehe "Basis-Scan für eine Achse - Messpunktmethode".
Punkte klicken, um die Achse im CAD-Modell im Grafikfenster zu definieren. Siehe "Basis-Scan für eine Achse - Flächendaten-Methode" oder "Basis-Scan für eine Achse - Drahtmodelldaten-Methode".
Nachdem der Scan erstellt ist, fügt PC-DMIS ihn in das Bearbeitungsfenster ein. Das folgende Beispiel zeigt eine Befehlszeile für einen Achsen-Basis-Scan im Bearbeitungsfenster:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES <75.149,90.467,0>,<78.2,62.832,0> InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,2.54 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=FINDNOMS,10 ENDSCAN
