(Dieses Element gehört zum Dialogfeld Taster-Hilfsprogramme, das Sie über Einfügen | Hardwaredefinition | Taster aufrufen können.)
Die Schaltfläche Kalibriernormal hinzufügen zeigt das Dialogfeld Kalibriernormal hinzufügen an. Um auf diese Schaltfläche zuzugreifen, wählen Sie Schaltfläche Kalibrieren im Dialogfeld Taster-Hilfsprogramme (Einfügen | Hardwaredefinition | Taster).

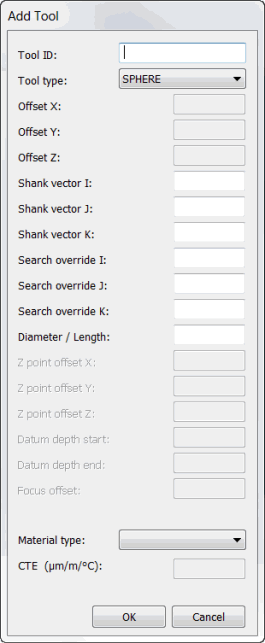

Dialogfeld "Kalibriernormal hinzufügen"
Das Dialogfeld Kalibriernormal hinzufügen ermöglicht die Speicherung von Daten, die das Kalibriernormal beschreiben. Jedem Kalibriernormal wird eine fortlaufende ID-Nummer zugewiesen.
Nachdem Sie ein neues Kalibriernormal definiert haben, fügt PC-DMIS es in der Auswahlliste Liste der verfügbaren Kalibriernormale des Dialogfeldes Taster kalibrieren ein.
Sie müssen mindestens eine Tastspitze definieren, bevor Sie ein Kalibriernormal messen können.
Um ein Kalibriernormal zur Liste der verfügbaren Kalibriernormale hinzuzufügen, wählen Sie die Schaltfläche Kalibriernormal hinzufügen, um das Dialogfeld Kalibriernormal hinzufügen zu öffnen.
Sie können die folgenden Einträge definieren:
Kalibriernormal-ID - In diesem Feld können Sie das von Ihnen definierte Kalibriernormal benennen.
Typ des Kalibriernormals - Wählen Sie den Typ des Kalibriernormals. Einige Elemente stehen nur dann zur Auswahl zur Verfügung, wenn Sie ein bestimmtes Tastersystem verwenden:
KUGEL
KUGEL (ARM 2)
POLYEDER
POLYEDER (ARM 2)
RING
RING (ARM 2)
Kalibriernormale vom Typ "Ring" kommen nur bei Vision-Tastsystemen zum Einsatz. Informationen zum Kalibrieren mithilfe dieses Normals finden Sie in der Dokumentation zu PC-DMIS Vision.
X-, Y-, Z-Versatz - Diese X-, Y- und Z-Werte geben die Position des Kalibriertasters in Maschinenkoordinaten an. Um eine Tastspitze neu zu kalibrieren, markieren Sie ganz einfach die gewünschte Tastspitze in der Option Aktuelle Tastspitzen. Fahren Sie mit der Kalibrierung der Tastspitze fort, indem Sie auf die Schaltfläche Kalibrieren klicken. (Siehe auch "Voransicht Ihrer Tasterkonfiguration".)
Schaftvektor I, J, K - Diese Werte definieren en Schaftvektor am Kalibriernormal. Anhand dieser Werte kann PC-DMIS den Schaft während der Kalibrierung vermeiden.
Unter 'A' wird der Schaft einer Kalibrierkugel dargestellt
Suche beeinflussen mit I, J, K - Diese Dialogfelder definieren einen Vektor, der von PC-DMIS zur Bestimmung der effizientesten Messreihenfolge aller Tastspitzen verwendet wird. Diese Option ist aktiviert, wenn im Dialogfeld Taster-Hilfsprogramme das Kontrollkästchen Benutzerdef. Reihenfolge ausgewählt wurde. Weitere Informationen finden Sie im Abschnitt "Kontrollkästchen "Benutzerdef. Reihenfolge"".
Durchmesser / Länge - Dieses Dialogfeld enthält den Durchmesser oder Länge einer Kalibrierkugel.
Die Optionen Z-Punkt Versatz X, Z-Punkt Versatz Y, Z-Punkt Versatz Z, Anfang Bezugstiefe, Ende Bezugstiefe und die Option Fokus-Versatz stehen nur dann zur Verfügung, wenn Sie 'PC-DMIS Vision' ausführen. Siehe die Dokumentation "PC-DMIS Vision" für die Beschreibung dieser Elemente.
Materialtyp - Diese Liste enthält eine Auflistung der Standardmaterialtypen. Wenn Sie ein Material ausgewählt haben, wird der Koeffizient der Wärmeausdehnung (CTE) im Feld CTE angezeigt.
