Merkmal "Rechtwinkligkeit" erstellen

Suchen Sie nach Befehlen für geometrische Toleranzen? Wenn ja, siehe:

ID Feature Search ID Feature List box Last button Clear button Plus Tolerance for Perpendicularity Projected Distance Material Conditions area Output To area Create button Close button Units area Display check box Edit button Analysis area

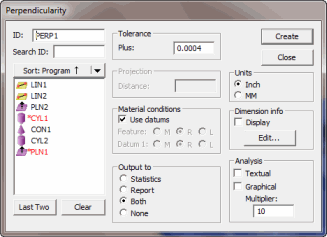

Dialogfeld 'Merkmal RECHTWINKLIGKEIT'

Mit der Menüoption Einfügen | Merkmal | Rechtwinkligkeit können Sie die Rechtwinkligkeit zwischen zwei Elementen berechnen. Das zweite Element ist stets das Bezugselement. Ist nur ein Element ausgewählt, wird die aktuelle Arbeitsebene zum Bezugselement. Dieser Merkmalstyp gilt als einseitig, d.h., es gilt ein einziger positiver Toleranzwert.

Wenn Sie eine erweiterte Unterstützung benötigen (z. B. wenn Sie mehrere Bezugspunkte benötigen oder den Modifikator Tangentialebene hinzufügen möchten), müssen Sie den neueren Befehl Geometrische Toleranz verwenden. Weitere Informationen finden Sie im Kapitel "Verwenden von Geometrischen Toleranzen" in der Hauptdokumentation von PC-DMIS.

Mehr:

So bestimmen Sie das Merkmal eines Elements mit der Option RECHTWINKLIGKEIT:

Obere Toleranz für Rechtwinkligkeitsmerkmale

Projizierter Abstand für Rechtwinkligkeitsmerkmale
