Durchmesser - Dieses Feld definiert den Zylinderdurchmesser.
Länge - Der Wert in diesem Feld definiert die Länge (Höhe) der Zylinderachse. Der Längenparameter ist nur als Nennwert gültig. Die Länge wird vom Programm nicht tatsächlich gemessen.
Innen/Außen - Dieser Parameter definiert, ob es sich um einen inneren Zylinder (Loch) oder um einen äußeren Zylinder (einschließlich eines Bolzens) handelt.
Der Wert Überscan auf der Registerkarte Laser-Scan-Eigenschaften der Taster-Werkzeugleiste sollte im Gegensatz zu anderen Laser-Auto-Elementen negativ sein.
Dies begrenzt die Messung im zylindrischen Bereich entlang der Zylinderachse.
Tiefe - Dieser Parameter steuert die Lage des Laserbrennpunktes bezüglich des Zylinderaußendurchmessers (äußere Zylinder) oder der Zylindermittelachse (innere Zylinder). Damit lässt sich über den Abstand des Lasers zur Zylinderoberfläche steuern, wie die Laserstreifen auf die Zylinderoberfläche fallen, da Sie vorgeben können, wie weit entfernt sich der Laser von der Zylinderoberfläche befindet. Der Tiefenwert 0 für ein internes Element bedeutet, dass sich die Lasertastermitte auf der Zylindermittelachse befindet. Bei einem externen Element befindet sie sich auf der Oberfläche des äußeren Zylinders.
Ein negativer Tiefenwert verschiebt die Lasertastermitte in Richtung weg von der Zylinderoberfläche.
Ein positiver Tiefenwert verschiebt die Lasertastermitte näher an die Zylinderoberfläche ran.
Mittenversatz - Mit diesem Wert wird die Mitte des zylindrischen Teils des Bolzens gekennzeichnet.
Suchlänge - Mit diesem Wert wird die Länge des zylindrischen Teils gekennzeichnet.
Bei einem Ebenenelement, das keine extrudierten Kanten aufweist, lautet der standardmäßige Tiefenwert Null. Dieser Wert sollte nur dann geändert werden, wenn bestimmte Voraussetzungen der Werkstückzeichnung gegeben sind. Ansonsten versucht PC-DMIS erfolglos, an der vorgegebenen Tiefe Punkte zu lokalisieren, was zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls führt. Dies führt zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls.

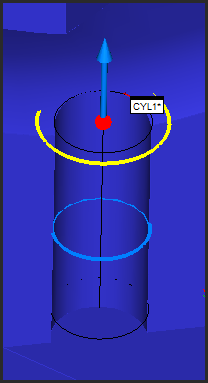

Beispiel Innerer Zylinder
Beispiel 'Bolzenzylinder innen' mit folgender Anzeige:
Die Tiefe (blauer Kreis)
Die Länge (schwarzer Kreis unten)
Der Mittelpunkt (gelber Kreis)
Beispiel-Außenzylinder
Beispiel Bolzenzylinder mit folgender Anzeige:
Die Suchlänge (lila Kreise)
Der Mittenversatz (lindgrüner Kreis)
Die Punkttrennung (orange-farbene Kreise)
Der Mittelpunkt (gelber Kreis)
Die Schnittebene (hellgrüne Kreise)
Der Überscan (Meer-grüne Kreise)
Das Ringband (pink-farbene Kreise)
