Tiefe: Dies definiert die Tiefe, die für die Berechnung des Kantenpunktes verwendet wird. Dies entspricht der blauen grafischen Visualisierung im Grafikfenster. Eine Tiefe von 0 führt die Berechnung des Elementes auf dem Niveau der Flächenebene aus. Ein anderer Tiefenwert führt die Berechnung auf dem entsprechenden Niveau aus.
Abstand: Dies steuert die Grösse des Bereiches, den PC-DMIS zur Berechnung des Elementnormals verwendet. Dies entspricht der violetten grafischen Visualisierung im Grafikfenster.
Einzug: Hiermit kann die Stelle des Bereiches definiert werden, die PC-DMIS für die Berechnung des Elementnormals verwendet. Dies entspricht der roten grafischen Visualisierung im Grafikfenster.

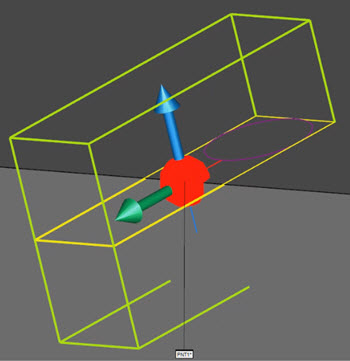

Beispiel Kantenpunkt mit Tiefe, Abstand und Einzug - Grafische Visualisierung im Grafikfenster
Hinweise zur Grafikanalyse und für die Elementextraktion von Kantenpunkten
Wenn Sie keine Grafikanalyse-Punkte, die zum Kantenpunkt berechnet wurden, erkennen, beachten Sie Folgendes:
Kantenlinienpunkte - Alle Kantenlinienpunkte auf der Bezugsebene, die durch den Elementextrahierer zurückgegeben werden, werden angezeigt. Für die Analyse berechnet PC-DMIS die Kantenlinienpunkte mit dem Abstand (Einzug) vom Referenzebenenzentrum (Zentrum der kreisförmigen Fläche, definiert durch den Abstandswert) zur Kantenlinie.
Bezugsebenenpunkte - Ist der Abstandswert "0.0", dann werden die Bezugsebenenpunkte nicht angezeigt. Wenn der Abstandswert nicht "0.0" ist, dann extrahiert PC-DMIS die Bezugsebenenpunkte aus der Punktewolke, wobei die folgenden Regeln unter Verwendung der statistischen Ebenendaten, die vom Elementextrahierer zurückgegeben werden, angewendet:
Regel 1: PC-DMIS verwirft alle Punkte, die außerhalb eines
imaginären Zylinders liegen.
Regel 2: PC-DMIS verwirft alle Punkte in einer Entfernung zu einer imaginären Ebene, die größer ist als der maximale Ebenen-Fehlerwert.
Regel 3: PC-DMIS reduziert alle verbleibenden Punkte, die höher als die erlaubte Anzahl (19900) sind, gleichmäßig auf den erlaubten Wert.
Für die Analyse berechnet PC-DMIS jeden Punkt der Referenzebene anhand des Abstands zwischen der Referenzebene und der gemessenen Flächenebene.

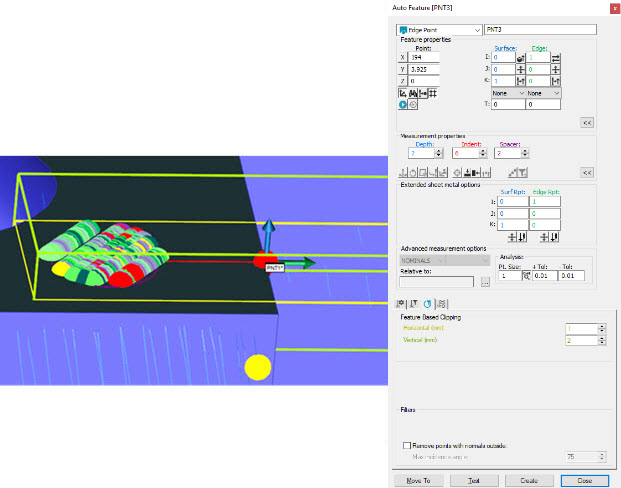

In den folgenden beiden Abbildungen wird die Laser-Grafikanalyse für den Kantenpunkt veranschaulicht:
