Bereich "Einzelpunkt-Umwandlung"
Der Bereich Einzelpunkt-Umwandlung im Dialogfeld Scan ermöglicht die Erstellung von Laser-Punkt-Befehlen. Diese Befehle beginnen von den Punkten, aus denen der Scan besteht.
Liste "Messpunkttyp"
Die Standardeinstellung ist Keine Punkte.
Für einen Umfangsscan können Sie in der Liste entweder Flächenpunkt oder Kantenpunkt auswählen. Für alle anderen Scantypen können Sie nur Flächenpunkt wählen.
Die Punkte werden in einem eingeklappten GRUPPEN-Befehl gesammelt. Der Name des Befehls enthält den Namen des dazugehörigen Scans, der damit verknüpften Punktewolke und die Punkt-ID beginnt mit "Edge" (wenn Sie Kantenpunkt gewählt haben).
Flächenpunkt-Gruppe Befehlsmodustext
Das folgende Beispiel zeigt einen eingeklappten GRUPPEN-Befehl, der Flächenpunkte sammelt:
COP = COP/DATA,TOTAL SIZE=468492,REDUCED SIZE=468492, FINDNOMS=NO,REF,SCN1,, SCN1 = FEAT/SCAN,PERIMETER,NUMBER OF HITS=4, SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP MEAS/SCAN BASICSCAN/PERIMETER,NUMBER OF HITS=4, SHOW HITS=NO,SHOWALLPARAMS=NO ENDSCAN ENDMEAS/ SCN1_COP_PNT_GRP1=GROUP/SHOWALLPARAMS=NO EXECUTION CONTROL=AS MARKED ENDGROUP/ID=SCN1_GRP1
Das folgende Beispiel zeigt einen eingeklappten GRUPPEN-Befehl, der Kantenpunkte sammelt:
SCN2 =FEAT/SCAN,PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO,POINTCLOUDID=COP MEAS/SCAN BASICSCAN/PERIMETER,NUMBER OF HITS=3,SHOW HITS=NO,SHOWALLPARAMS=NO ENDSCAN ENDMEAS/ SCN2_COP_EDGEPNT_GRP2=GROUP/SHOWALLPARAMS=YES EXECUTION CONTROL=AS MARKED PNT5 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<133.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<133.992,0,0>,<0,-1,0>,<0,0,1> TARG/<133.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10 PNT6 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<138.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<138.992,0,0>,<0,-1,0>,<0,0,1> TARG/<138.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10 PNT7 =FEAT/LASER/EDGE POINT/DEFAULT,CARTESIAN THEO/<143.992,0,0>,<0,-1,0>,<0,0,1> ACTL/<143.992,0,0>,<0,-1,0>,<0,0,1> TARG/<143.992,0,0>,<0,-1,0>,<0,0,1> DEPTH=0 INDENT=1.5 SPACER=0.5 SHOW FEATURE PARAMETERS=NO SHOW_LASER_PARAMETERS=YES REFERENCE ID=COP SOUND=OFF HORIZONTAL CLIPPING=3,VERTICAL CLIPPING=3 REMOVE POINTS WITH NORMALS OUTSIDE=ON,10 ENDGROUP/ID=SCN2_COP_EDGEPNT_GRP2
Flächenpunkte und Kantenpunkte werden von der PW extrahiert, die Sie im Scan bestimmen.

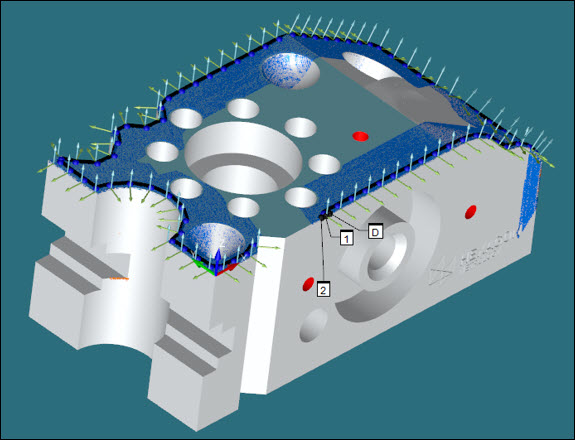

Beachten Sie die folgenden Abbildungen, die Flächen- und Kantenpunkte zeigen, die von einer PW mit dem Dialogfeld Scan für einen Umfangsscan extrahiert wurden:


Nur Punkte erstellen
Wenn Sie das Kontrollkästchen Nur Punkte erstellen auswählen, erstellt PC-DMIS keinen Scanbefehl. In diesem Fall enthält der GRUPPEN-Befehl nicht den Namen des Scans.
Der SCAN-Befehl steht im Bearbeitungsfenster vor dem GRUPPEN-Befehl, wenn Sie beide Befehle erstellen.
