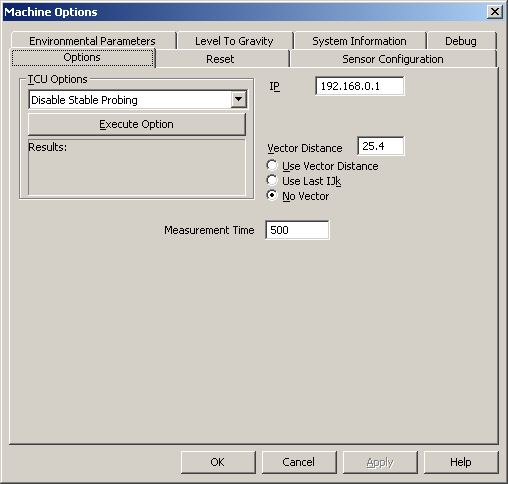

Dialogfeld "KMG-Optionen" - Registerkarte "Optionen"
Die Registerkarte Optionen liefert die Mittel zur Ausführung verschiedener TCU-Optionen (TCU steht hier für "Tracker Control Unit") und zur Konfiguration von Kommunikation und anderer Parameter. TCU-Optionen sind auch als Menüoptionen verfügbar.
TCU-Optionen - Über diesen Bereich können Sie folgende Optionen ausführen:
Stabiles Antasten deaktivieren - Deaktiviert die Funktion zum stabilen Antasten. Weitere Informationen hierzu finden Sie in den Erläuterungen über die Menüoption Stabiles Antasten EIN/AUS im Thema "Tracker-Menü".
Stabiles Antasten aktivieren - Aktiviert die Funktion zum stabilen Antasten. Weitere Informationen hierzu finden Sie in den Erläuterungen über die Menüoption Stabiles Antasten EIN/AUS im Thema "Tracker-Menü".
Zurück zum Vogelbad - Informationen hierüber finden Sie in den Erläuterungen über die Menüoption Zurück zum Vogelbad im Thema "Tracker-Menü".
Initialisieren - Informationen hierüber finden Sie in den Erläuterungen über die Menüoption Initialisieren im Thema "Tracker-Menü".
Lotrecht nivellieren - Informationen hierüber finden Sie in den Erläuterungen über die Menüoption Initialisieren im Thema "Nivel-Befehle".
Live-Ansicht - Zeigt den Lasercursor an, unabhängig davon, ob Sie gerade scannen oder nicht.
Motoren aus - Informationen hierüber finden Sie in den Erläuterungen über die Menüoption Motoren freigeben im Thema "Tracker-Menü".
Nivel rücksetzen: Führt eine neue Messung mit Bezugnahme aus.
TScan - Wählen Sie diese Option, wenn Sie den Laserscanner für den Tracker verwenden.
Null-Pos. (6DoF) - Informationen hierüber finden Sie in den Erläuterungen über die Menüoption Gehe zu 6DoF-Nullposition im Thema "Tracker-Menü".
TCU-Optionen stehen für Sie in der Symbolleiste und Menü Tracker zur Verfügung.
IP-Adresse - Geben Sie die IP-Adresse Ihres Laser-Trackers an (Standard 192.168.0.1).
Vektorabstand - Definiert die Entfernung von der Messpunktposition, zu der Sie den T-Taster/Reflektor fahren müssen, bevor ein "Verhaltener Messpunkt" aufgenommen wird.
Beispiel mit Vektorabstand und -bewegung
"Verhaltener Messpunkt" - Ändert den Vektor auf die Gerade zwischen der Stelle, an der Sie zuerst die Schaltfläche "Messpunkt" niederdrücken (an der Position "Normaler Messpunkt") und der Stelle, an der Sie die Schaltfläche "Messpunkt" loslassen. Diese Gerade muss länger als der Wert in Vektorabstand verwenden sein, damit ein "verhaltener Messpunkt" erfolgreich registriert werden kann.
"Normaler Messpunkt" - Ein "Normaler Messpunkt" wird aufgenommen, wenn Sie die Schaltfläche "Messpunkt" an gleicher Stelle drücken und wieder loslassen.
Wählen Sie eine der folgenden Vektoroptionen:
Vektorabstand verwenden - Bietet die Möglichkeit, den Vektor mit Hilfe eines "verhaltenen Messpunktes" festzulegen.
Letzten IJK-Wert verwenden: Verwendet dieselben IJK-Vektorwerte aus dem zuletzt gemessenen Punkt.
Kein Vektor - Erzeugt durch das Drücken und gleichzeitige Halten einer Taste am T-Taster Scandaten.
Dauer der Messung - Bestimmt das Zeitintervall in Millisekunden. Der Datenstrom der Messungen des IFM wird in diesem Zeitintervall auf einen einzigen Messwert gemittelt. Ein Wert von 500 entspricht 500 Messungen in 500 ms.
Der Datenstrom der Messungen des IFM wird in diesem Zeitintervall auf einen einzigen Messwert gemittelt. 500 ms = 500 Messungen in 500 ms. Daraus ergibt sich eine XYZ-Koordinate mit einer RMS-Qualitätsangabe, die auf der digitalen Ergebnisanzeige verfügbar ist.
Die Option Dauer der Messung unterstützt einen Wert zwischen 500 ms und 100.000 ms (0.5 - 100 Sekunden).
