Mit diesen Einträgen können Sie den Standardwert für die Option Einzug festlegen, der beim Erstellen der u. a. Auto-Elemente verwendet wird.

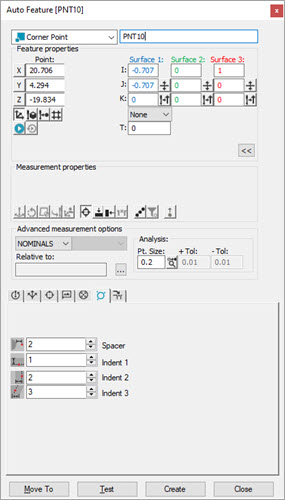

Das Dialogfeld Auto-Element für Eckpunkt zeigt zum Beispiel die drei Einrückungsoptionen auf der Registerkarte Stützpunkte-Eigenschaften taktil der Taster-Werkzeugleiste.
Dialogfeld "Auto Element" - Eckpunkt mit drei Einzugsoptionen
Die Einzugswerte stellen den Mindestversatz zwischen der Punktposition und der angegebenen Position auf jeder Fläche dar.
Eintragsname: DccIndent, DccIndent2, DccIndent3
Eintragstyp: Reelle Zahl zur Angabe der Einzugsentfernung. Der Standardwert lautet 0.
Die Verwendung dieser drei Einträge hängt vom Typ des Auto-Elements ab:
Kantenpunkt
Der Wert DccIndent entspricht der Option Einzug 1 und ist der Versatzabstand von der Punktposition zum ersten Treffer auf jeder Seite der Biegung (oder Kante).
Winkelpunkt
Der Wert DccIndent entspricht der Option Einzug 1 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der ersten Oberfläche der Biegung.
Der Wert DccIndent2 entspricht der Option Einzug 2 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der zweiten Oberfläche der Biegung.
Eckpunkt
Der Wert DccIndent entspricht der Option Einzug 1 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der ersten der drei Ebenen.
Der Wert DccIndent2 entspricht der Option Einzug 2 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der zweiten der drei Ebenen.
Der Wert DccIndent3 entspricht der Option Einzug 3 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der dritten der drei Ebenen.
Kerbe
Der Wert DccIndent entspricht der Option Einzug 1 und ist der Abstand von der Kante des offenen Endes der Kerbe, an der die parallelen Seitenschläge erfolgen.
