Auto-Fokus stellt die Ergebnisse des Fokus als Fokus-Auswertung (Y) gegenüber der Zeit (X) graphisch dar. Ein schärferer Fokus wird eine höhere Fokusauswertung aufweisen.

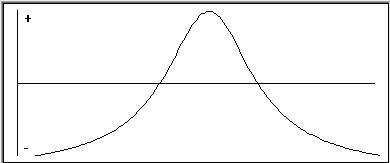

Auto-Fokus sollte eine gerundete Kurve (ein umgekehrtes "U") ergeben. Sollten Sie kein CNC zur Verfügung haben, um automatisch an der Z-Achse entlangzufahren, sollten Sie die Option "Manueller Fokus" verwenden. Wenn der Graph einen steilen Anstieg der Fokusauswertung anzeigen sollte, versuchen Sie, die Bewegungsgeschwindigkeit zu verringern. Sie sollten außerdem sicherstellen, dass Ihr Fahrbereich ausreichend groß ist, sodass Sie die Basis der Kurve beidseitig einsehen können.
Wenn der Graph nicht geglättet ist, sollten Sie sicherstellen, dass die Beleuchtung ausreichend ist, damit die Oberflächentextur erkennbar wird.
Auto-Fokus bei einer manuellen Maschine:
Finden Sie die ungefähre fokussierte Position und bewegen Sie das Gerät dann aus dem Fokus heraus.
Klicken Sie auf die Schaltfläche Auto-Fokus, um den Graph zu starten und um die Fokusauswertung aufzuzeichnen.
Bewegen Sie sich durch die Fokusposition, indem Sie eine einzelne Achse (typischerweise Z) bewegen.
Fahren Sie damit fort, bis Sie die Fokusposition durchquert haben und der Graph ein wohlproportioniertes, graduelles, umgekehrtes "U" darstellt.
Wenn die festgelegte Dauer erreicht wurde, wird die erkannte Fokusposition in der Live-Ansicht angezeigt.
PC-DMIS zeigt eine Meldung an, in der Sie aufgefordert werden, die Fokussierungsergebnisse zu akzeptieren oder die Fokussierung erneut zu versuchen. Klicken Sie auf Ja, um die Ergebnisse zu akzeptieren, oder auf Nein, um den Fokus erneut zu setzen.
Klicken Sie auf die Schaltfläche Fokus-Graph rücksetzen um die Graphdaten zu löschen und den Vorgang erneut zu starten, falls ein Problem vorliegt.
Beim manuellen Fokus muss die Z-Plattform in einem langsamen, stetigen Tempo bewegt werden. PC-DMIS zeigt eine Warnung im Livebild-Fenster an, wenn Sie sich zu schnell bewegen oder die zurückgelegte Strecke zu lang oder zu kurz ist.
Bei einigen KMGs kann ein besseres Fokussierergebnis durch Festlegung einer größeren Zeitspanne und einer drei- oder vierfachen Bewegung vorwärts und rückwärts durch die Fokusposition erzielt werden, wodurch dann eine Reihe von U-Formen auf dem Graph erscheint.
