Taster-Anzeigefenster
Die meisten Angaben im Anzeigefenster sind für alle Tastertypen im Großen und Ganzen gleich und wurden bereits im Thema "Verwenden des Taster-Anzeigefensters" im Abschnitt "Arbeiten mit anderen Fenstern, Editoren und Tools" der Hauptdatei der Hilfedatei von PC-DMIS erläutert. Bei der Verwendung eines Optiksensors erscheinen folgende zusätzliche Anzeigen im Fenster:
VX / VY / VZ: Wenn Sie einen Optiktaster verwenden, zeigen die X-, Y- und Z-Werte die Koordinaten des Fadenkreuzes im Zentrum des Ansichtsfelds (field of view, FOV) an. Die Werte VX, VY und VZ geben die Position des Elementziels oder der Messlehre bezüglich der aktuellen Ausrichtung an.
DX / DY / DZ: Die Werte DX, DY und DZ geben den Unterschied zwischen der Kamera und der Elementposition an. Es muss die Option Abstand zum Ziel im Dialogfeld Taster-Anzeige einrichten ausgewählt sein, damit diese Werte angezeigt werden. Weitere Informationen hierzu finden Sie unter "Einrichten der Ergebnisanzeige" im Abschnitt "Voreinstellungen" in der Hauptdokumentation von PC-DMIS.
Vergr.: Dieser Wert zeigt die momentane Vergrößerungseinstellung der Kamera an. Alle Änderungen, die Sie auf der Registerkarte Vergrößerung vornehmen, wirken sich auch auf diese Zeile der Taster-Ergebnisanzeige aus. Siehe "Taster-Werkzeugleiste: Registerkarte 'Vergrößerung'".
W: Zeigt die aktuelle Drehtisch-Achse für einen einzelnen Drehtisch an.
V: Bei der Verwendung eines gestapelten Drehtisches wird in der Taster-Anzeige auch ein V-Wert für eine zweite Rotationsachse angezeigt.
Vision-Lasersensoren
Wenn ein Vision-Lasersensor der aktive Sensor ist, zeigt die Taster-Ergebnisanzeige die X-, Y- und Z-Auslesungen sowie die Laserparameter wie Intensität und Entfernung an. Weitere Informationen finden Sie im entsprechenden Abschnitt zum Lasersensor in diesem Dokument.

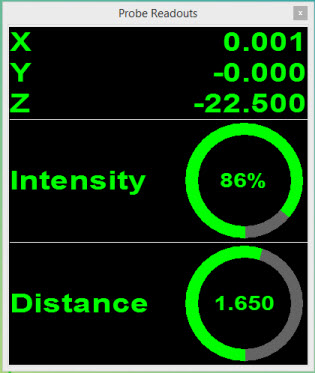

Siehe folgendes Beispiel:
Mehr:
Unterstützte Laser auf Vision-Systemen
