Wählen Sie bei KMGs, die die CNC-Bewegung unterstützen, den CNC-Modus
aus, wenn Sie Kantenpunkte im CNC-Modus erstellen und messen möchten.
Wählen Sie Auto Kantenpunkt
auf der Symbolleiste Auto Element aus. Sie können auch die Menüoption Einfügen | Element | Auto | Punkt | Kantenpunkt auswählen. Dadurch wird das Dialogfeld Auto Element (Kantenpunkt) geöffnet.

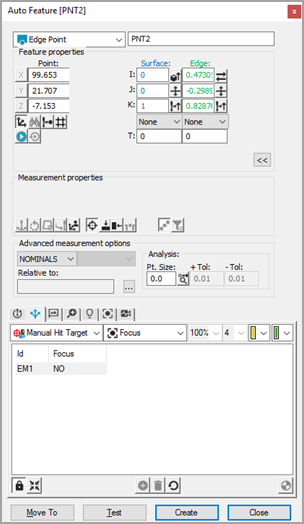

Dialogfeld für Auto-Element Kantenpunkt
Wählen Sie bei geöffnetem Dialogfeld Auto Element einen Kantenpunkt mit einer der folgenden zwei Methoden aus:
CAD-Auswahlmethode - Klicken Sie in der CAD einmal in der Nähe der Kante des Kreises auf die CAD-Fläche, um die Position des Punkts zu erstellen.
Zielauswahl-Methode - Klicken Sie auf der Registerkarte Vision einmal in der Nähe der Kante der Fläche, um die Position des Punkts zu erstellen. Passen Sie bei Bedarf die Beleuchtung und die Vergrößerung über die Taster-Werkzeugleiste an.
Klicken Sie so nah wie möglich am CAD-Element, damit PC-DMIS das richtige Element auswählt.
PC-DMIS Vision übernimmt die Nennwertdaten für den Punkt automatisch in das Dialogfeld Auto-Element. Die Software zeigt automatisch die Messpunktziele für den Kantenpunkt an.
Passen Sie die Nennwerte im Dialogfeld Auto Element so an, dass sie mit den theoretischen Werten des Punkts übereinstimmen. Passen Sie bei Bedarf außerdem die Werte der Taster-Werkzeugleiste an. Doppelklicken Sie auf die Einträge unterhalb der Spaltenüberschriften, um, falls nötig, Änderungen vorzunehmen.
Wenn Sie zum Beispiel in der Spalte Min./Max.-Typ auf den Eintrag Keine doppelklicken, können Sie entweder Keine, Min., Max. oder Mittel auswählen.
Nähere Angaben zu den verfügbaren Optionen in der Taster-Werkzeugleiste finden Sie im Thema "Anwenden der Taster-Werkzeugleiste in PC-DMIS Vision".
Klicken Sie auf Test, um die Punktmessung zu testen.
Klicken Sie im Dialogfeld Auto-Element auf Erzeugen, um den Kantenpunkt zur Messroutine hinzuzufügen.
Speichern Sie die Messroutine für zukünftige Ausführungen. Siehe "Ein Hinweis zur Ausführung einer Vision-Messroutine".
