Wählen Sie bei KMGs, die die CNC-Bewegung unterstützen, den CNC-Modus
aus, wenn Sie Vielecke im CNC-Modus erstellen und messen möchten.
Wählen Sie die Option Auto-Vieleck
aus der Symbolleiste Auto-Element (Einfügen | Element | Auto | Vieleck) ) aus. Dadurch wird das Dialogfeld Auto Element für Auto-Vielecke geöffnet.

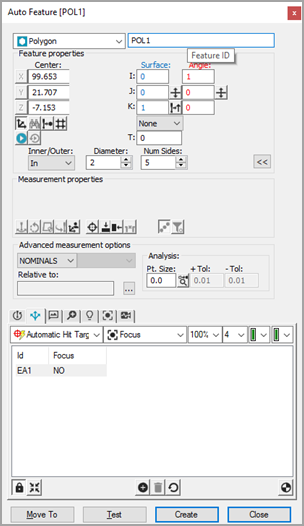

Dialogfeld für Auto-Element Optik-Vieleck
Wählen Sie bei geöffnetem Dialogfeld Auto-Element ein Vieleck mit einer der folgenden zwei Methoden aus:
CAD-Auswahlmethode: Klicken Sie in der Registerkarte CAD einmal in der Nähe der Kante des Vielecks auf die CAD-Fläche, um die Position des Vielecks zu erstellen.
Zielauswahlmethode - Um mit dieser Methode ein Polygon auszuwählen, gehen Sie wie folgt vor:
Geben Sie im Bereich Merkmalseigenschaften des Dialogfelds den Wert im Feld Anzahl Seiten ein oder verwenden Sie die Pfeile nach oben und unten, um den Wert Anz. Seiten einzustellen.
Wechseln Sie im Grafikfenster zur Live-Ansicht.
Klicken Sie auf zwei Punkte an der ersten Kante und dann einmal auf alle anderen Seiten, um das Feature zu definieren. Die Gesamtzahl der Seiten sollte mit dem Wert im Feld Anz. Seiten übereinstimmen, den Sie im ersten Schritt festgelegt haben.
Passen Sie bei Bedarf die Beleuchtung und die Vergrößerung an.
Klicken Sie so nah wie möglich am CAD-Element, damit PC-DMIS das richtige Element auswählt.
PC-DMIS Vision übernimmt die Nennwertdaten für das Vieleck automatisch in das Dialogfeld Auto Element. Die Software zeigt automatisch die Messpunktziele für die Polygon an.
Passen Sie die Nennwerte im Dialogfeld Auto Element so an, dass sie mit den theoretischen Werten des Vielecks übereinstimmen. Passen Sie bei Bedarf außerdem die Werte der Taster-Werkzeugleiste an.
Klicken Sie auf Test, um die Vieleckmessung zu testen.
Klicken Sie im Dialogfeld Auto-Element auf Erzeugen, um das Vieleck zur Messroutine hinzuzufügen.
Speichern Sie die Messroutine für zukünftige Ausführungen. Siehe "Ein Hinweis zur Ausführung einer Vision-Messroutine".
