Bouton Cône auto
L'option auto de Cône vous permet de définir une mesure de cône. Ce type de mesure est particulièrement utile lorsque vous devez effectuer les palpages à équidistance sur des cônes partiels. Six palpages au minimum sont nécessaires pour mesurer un cône automatique.
Pour accéder à l'option Cône, ouvrez la boîte de dialogue Élément automatique pour un cône (Insérer | Élément | Auto | Cône).

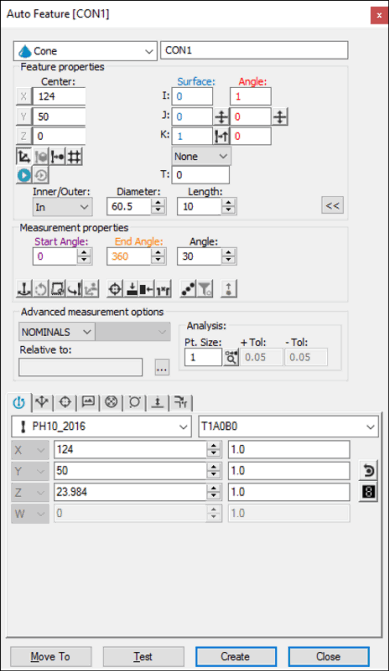

Boîte de dialogue Élément automatique - Cône
Avec la boîte de dialogue ouverte, utilisez l'une de ces méthodes pour créer l'élément.
Dans les méthodes ci-dessous, vous devrez éventuellement annuler les vecteurs et la longueur d'un cône externe (arbre) des versions 3.6 et antérieures pour une mesure correcte.
Pour un cône auto, la valeur Diamètre dans la zone Propriétés élément correspond au diamètre nominal à l'emplacement du cône où vous avez défini l'emplacement XYZ THÉO.
À l'aide des données de surface à l’écran
Pour produire un cône sur la base des données de surface :
Dans la barre d'outils Modes graphiques, cliquez sur l'icône Mode surface (
).
Placez le pointeur à l'extérieur ou à l'intérieur du cône souhaité.
Cliquez une fois sur la surface du cône. PC-DMIS met en surbrillance le cône sélectionné. La boîte de dialogue affiche le point central, l'angle et le diamètre à partir des données CAO du cône sélectionné.
De nombreuses autres modifications sont nécessaires dans cette boîte de dialogue.
Cliquez sur Créer.
À l'aide des données de surface avec la MMT
Vous devez sélectionner l'option Rechercher val. nom. dans la liste Mode pour cette méthode de mesure. Pour plus d'informations sur les valeurs nominales, voir la rubrique « Liste de modes » de la documentation de PC-DMIS Core.
Pour créer un cône à l'aide de données de surface avec la MMT :
Réalisez trois palpages dans l'alésage ou sur l'arbre.
Amenez le palpeur à une autre profondeur.
Réalisez trois palpages supplémentaires. PC-DMIS perce la surface de la CAO la plus proche du point de contact du palpeur.
Les valeurs X, Y, Z affichées reflètent le cône de CAO le plus proche, et non les palpages réels. Les valeurs I, J, K reflètent le vecteur perpendiculaire à la surface. Si un cône CAO est introuvable, PC-DMIS affiche le point le plus proche et vous demande de prendre plus de palpages.
Utilisation de données de quadrillage à l'écran
Les données CAO de quadrillage peuvent aussi servir à produire un cône.
Pour produire le cône à l'aide de données de quadrillage :
Cliquez à côté du fil désiré sur le cône. PC-DMIS met en surbrillance le fil sélectionné. Vous obtenez alors le centre, le vecteur de surface et le diamètre du cône
Cliquez sur un second fil représentant l'autre extrémité du cône pour calculer l'angle.
L'approche du palpeur est toujours perpendiculaire à l'élément et au vecteur central actuel du palpeur. Une fois le fil indiqué, la boîte de dialogue affiche la valeur du point central et du diamètre du cône sélectionné.
si l'élément de CAO sous-jacent n'est pas un cône, un cercle ou un arc, d'autres clics peuvent être nécessaires pour permettre l'identification de l'élément. Si PC-DMIS n'affiche pas l'élément correct en surbrillance, essayez de cliquer à au moins deux autres endroits sur le cône.
Sans utiliser de données CAO
Pour produire un cône sans utiliser de données de CAO :
Réalisez trois palpages sur la surface pour trouver le plan dans lequel se trouve le cône.
Réalisez trois palpages dans l'alésage (ou sur l'arbre) au même niveau.
Effectuez au moins un palpage à un niveau inférieur ou supérieur aux trois premiers palpages (effectuez jusqu'à trois palpages pour une définition précise du cône).
À l'aide de l'entrée de données
Cette méthode vous permet d'entrer les valeurs X, Y, Z, I, J, K de votre choix pour le cône.
Entrez les valeurs X, Y, Z, I, J, K souhaitées pour l'élément dans la boîte de dialogue.
Cliquez sur Créer pour insérer l'élément dans votre routine de mesure.
