Bouton Logement encoche automatique
L'option automatique Logement d'encoche vous permet de définir une mesure d'encoche. Une encoche est un logement carré à trois côtés. Ce type de mesure est particulièrement utile lorsque vous ne voulez pas mesurer une série de droites ou construire des intersections et des points intermédiaires. Les encoches doivent être mesurées via quatre palpages.
Pour accéder à l'option logement encoche, ouvrez la boîte de dialogue Élément automatique pour une logement encoche (Insérer | Élément | Auto | Encoche).

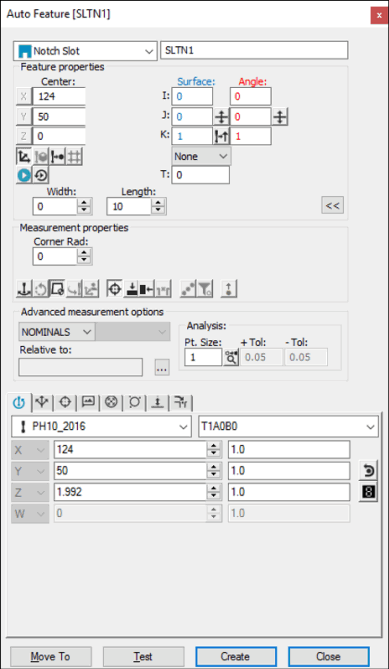

Boîte de dialogue Élément automatique - logement encoche
Avec la boîte de dialogue ouverte, utilisez l'une de ces méthodes pour créer l'élément.
À l'aide des données de surface à l’écran
Pour mesurer une encoche à l'aide de données de surface :
Dans la barre d'outils Modes graphiques, cliquez sur l'icône Mode surface (
).
À l'aide du palpeur animé, réalisez cinq palpages sur la surface CAO dans le même ordre qu'avec une MMT (voir « Utilisation de des données de surface avec la MMT »).
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
À l'aide des données de surface avec la MMT
Vous devez sélectionner l'option Rechercher val. nom. dans la liste Mode pour cette méthode de mesure. Pour plus d'informations sur les valeurs nominales, voir la rubrique « Liste de modes » de la documentation de PC-DMIS Core.
Pour générer une mesure d’encoche à l'aide de données de surface avec la MMT :
Touchez deux fois le côté opposé à l'ouverture de l'encoche avec le palpeur. Cette opération définit une ligne le long de l'arête.
Touchez la pièce une fois sur un côté parallèle de l'encoche, puis une fois sur l'autre côté parallèle. Cette opération définit la longueur. Le point se trouve le long de la ligne d'arête, à équidistance des côtés parallèles.
Réalisez un palpage sur l'arête ouverte. Cette opération permet de définir la largeur de l'encoche.
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
Utilisation de données de quadrillage à l'écran
Les données CAO de quadrillage peuvent aussi servir à produire une encoche.
À l'aide du palpeur animé :
Touchez deux fois le côté opposé à l'ouverture de l'encoche avec le palpeur. Cette opération définit une ligne le long de l'arête.
Touchez la pièce sur un côté parallèle de l'encoche, puis une fois sur l'autre côté parallèle. Cette opération définit la longueur. Le point se trouve le long de la ligne d'arête, à équidistance des côtés parallèles.
Touchez une fois l'arête ouverte. Cette opération permet de définir la largeur de l'encoche.
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
Utilisation des données de quadrillage avec la MMT
Vous devez sélectionner l'option Rechercher val. nom. dans la liste Mode pour cette méthode de mesure. Pour plus d'informations sur les valeurs nominales, voir la rubrique « Liste de modes » de la documentation de PC-DMIS Core.
Pour générer une mesure d’encoche à l'aide de données de quadrillage avec la MMT :
Touchez deux fois le côté opposé à l'ouverture de l'encoche avec le palpeur. Cette opération définit une ligne le long de l'arête.
Touchez la pièce sur un côté parallèle de l'encoche, puis une fois sur l'autre côté parallèle. Cette opération définit la longueur. Le point se trouve le long de la ligne d'arête, à équidistance des côtés parallèles.
Touchez une fois l'arête ouverte. Cette opération permet de définir la largeur de l'encoche.
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
Sans utiliser de données CAO
Pour produire une encoche sans utiliser de données de CAO :
Définissez la surface supérieure en procédant à trois palpages.
Touchez deux fois le côté opposé à l'ouverture de l'encoche avec le palpeur. Cette opération permet de définir une ligne le long de l'arête.
Touchez la pièce sur un côté parallèle de l'encoche, puis une fois sur l'autre côté parallèle. Cette opération définit la longueur. Le point se trouve le long de la ligne d'arête, à équidistance des côtés parallèles.
Touchez une fois l'arête ouverte. Cette opération permet de définir la largeur de l'encoche.
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
À l'aide de l'entrée de données
Cette méthode vous permet d'entrer les valeurs X, Y, Z, I, J, K de votre choix pour le logement d'encoche.
Entrez les valeurs X, Y, Z, I, J, K souhaitées pour l'élément dans la boîte de dialogue.
Cliquez sur Créer pour insérer l'élément dans votre routine de mesure.
