Le calcul de la distance « rechercher alésage » dépend du type d'élément. Pour les éléments de type Cercle, Logement oblong, Logement carré, Encoche et Polygone, PC-DMIS calcule la distance « rechercher alésage » comme suit :
Si pourcentage de vérification = 0, le centre du contact se déplace au niveau de la distance de profondeur.

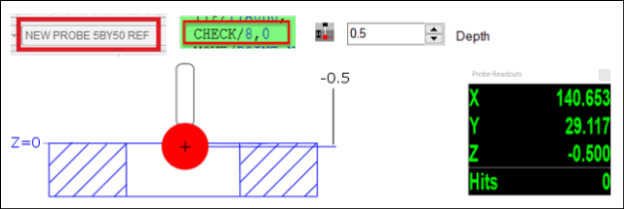

Dans l'exemple ci-dessous, le centre du contact se place à 0,5 mm à l'intérieur de l'élément ( pourcentage de vérification = 0 et profondeur = 0,5) :
Exemple de distance « Rechercher alésage »
Si pourcentage de vérification > 0 et ≤ 1, la surface du contact se déplace vers la profondeur + distance de (vérification * pourcentage de vérification).

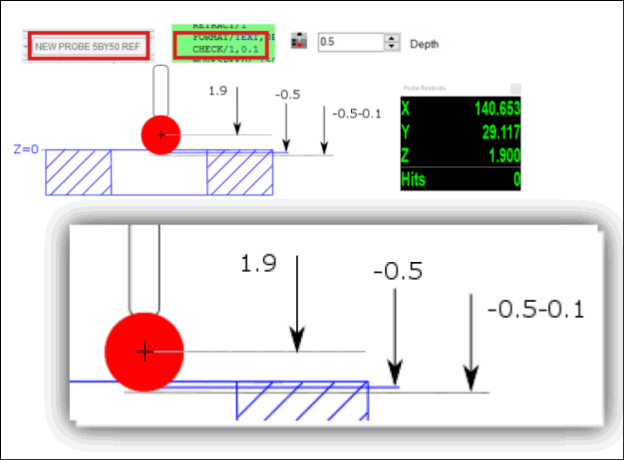

Dans l'exemple ci-dessous, la surface du contact se place à 0,6 mm à l'intérieur de l'élément. Voici le mode de calcul : 0,5 mm de profondeur + (1 mm vérification * 0,1 pourcent).
Exemple de distance « Rechercher alésage »
