Pour créer un fichier Palpeur de température :
Ouvrez la boîte de dialogue Utilitaires de palpeur (Insérer | Définition matérielle | Palpeur).
Générer le palpeur de température.
La description du corps principal du palpeur dans la zone Description du palpeur pour un capteur de température monté sur un positionneur de palpeur se termine par « TEMPSENSOR ».
LSPX5.2_GLOBAL_TEMPSENSOR
Le graphique ci-dessous montre un exemple de capteur de température monté sur un positionneur de palpeur MMT.
Exemple de boîte de dialogue Utilitaires de palpeur pour un capteur de température
monté sur un positionneur de palpeur MMT
La description du corps principal du palpeur dans la zone Description de palpeur pour un capteur de température modifiable se termine par CHANGEABLE_TEMPSENSOR.
LSPX5.3_GLOBAL_CHANGEABLE_TEMPSENSOR
Le graphique ci-dessous montre un exemple de fichier de palpeur avec un capteur de température modifiable.

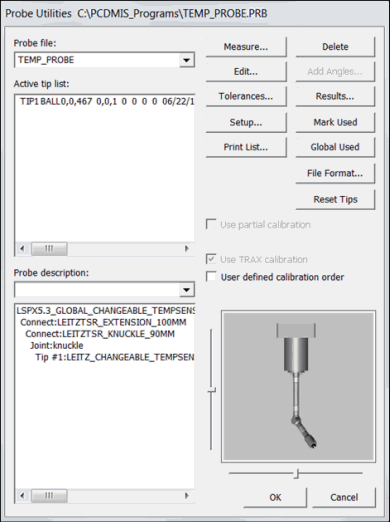

Exemple de boîte de dialogue Utilitaires de palpeur pour un capteur de température modifiable
Pour des informations sur les diverses options dans la boîte de dialogue Utilitaires de palpeur, voir « Présentation de la boîte de dialogue Utilitaires de palpeur » au chapitre « Définition du matériel » de la documentation de PC-DMIS Core.
