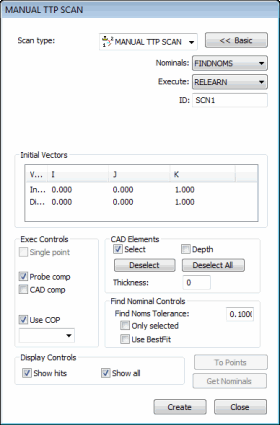

Boîte de dialogue Scanning TTP manuel
Grâce à cette méthode manuelle, vous pouvez définir une mesure de point en scannant manuellement la surface d'une pièce. Elle s'avère particulièrement utile chaque fois que sont nécessaires des palpages contrôlés avec précision par la MMT.
Il existe deux types de scannings manuels :
Scannings manuels utilisant un palpeur à déclenchement tactile (TTP)
Scannings manuels utilisant un palpeur mécanique
Pour créer des scannings manuels, dans la barre d'outils Modes palpeur, passez PC-DMIS en mode manuel (
) et sélectionnez l'un des types de scanning manuel disponibles dans le sous-menu Scanning. Ils comprennent :
TTP manuel (uniquement disponible si vous utilisez ce type de palpeur)
Distance fixe
Temps fixe
Temps/distance fixes
Axe de solide
MultiSection
Forme libre manuelle
La boîte de dialogue appropriée de scanning manuel s'ouvre. Pour des informations générales sur les options de ces boîtes de dialogue, voir la rubrique « Fonctions communes de la boîte de dialogue Scanning » au chapitre « Scanning de votre pièce » de la documentation PC-DMIS Core.
